کابل شبکه

کابل شبکه یا کابل لن یکی از مهم‌ترین تجهیزاتی است که برای برقراری ارتباط بین انواع دستگاه‌های عضو شبکه از آن استفاده می‌شود. کابل شبکه معمولا از جنس مس و یا شیشه ساخته می‌شود. برای انتقال انواع مختلفی از داده‌ها بین دستگاه‌های کامپیوتر، روترها، سوییچ‌ها و سرورها باید از کابل lanاستفاده کرد.

مطالعه بیشتر

 کابل شبکه یا کابل لن یکی از مهم‌ترین تجهیزاتی است که برای برقراری ارتباط بین انواع دستگاه‌های عضو شبکه از آن استفاده می‌شود. کابل شبکه معمولا از جنس مس و یا شیشه ساخته می‌شود. برای انتقال انواع مختلفی از داده‌ها بین دستگاه‌های کامپیوتر، روترها، سوییچ‌ها و سرورها باید از کابل lanاستفاده کرد. ساختار فیزیکی این نوع کابل متشکل از تعدادی سیم است که از طریق آن‌ها جریان اطلاعات و انتقال داده‌ها برقرار می‌شود. داده‌هایی که قصد انتقال آن‌ها را داریم، توسط کابل لن و با استفاده از انواع مختلفی از نرم‌افزارها و سخت‌افزارها به کدهای صفر و یک تبدیل شده و سپس به همان شکل اولیه خود به مقصد منتقل می‌شوند. کابل شبکه شبیه به کابل تلفن است با این تفاوت که برخلاف کابل تلفن که۲ تا ۴ رشته‌ای است، این نوع کابل ۸ رشته‌ای می‌باشد. به دلیل اینکه تعداد سیم‌های موجود در این کابل بیشتر است، شکل ظاهری سوکت کابل شبکه نسبت به کابل تلفن، پهن‌تر می‌باشد.

کاربرد کابل شبکه

همانطور که اشاره شد کاربرد اصلی کابل شبکه در انتقال داده است اما با توجه به انواع مختلفی از کابل‌های شبکه موجود، هرکدام به طور اختصاصی برای کار خاصی مورد استفاده قرار می‌گیرند.

خرید کابل شبکه

پاناتل به دلیل داشتن نمایندگی فروش برندهای مختلف، امکان خرید عمده را با قیمتی مناسب برای همکاران و علاقه‌مندان این حوزه فراهم می‌کند. بنابراین، با خرید از پاناتل، علاوه بر تنوع بالای محصولات و امکان مقایسه کالاها، از مزایای زیر نیز بهره‌مند خواهید شد:

☑️ قیمت رقابتی

فروشگاه اینترنتی پاناتل به خاطر فروش بدون واسطه و کسب رضایت مشتریان، محصولات خود را با قیمتی رقابتی و پایین‌تر از سایر فروشگاه‌های رقیب عرضه می‌کند. این در حالی است که عوامل متعددی مانند تحریم‌ها، نرخ طلا و دلار، واسطه‌ها و سود فروشندگان بر قیمت‌گذاری محصولات تأثیر می‌گذارند.

☑️ ارسال سریع

پس از خرید کابل شبکه از پاناتل، سفارش شما در سریع‌ترین زمان ممکن پردازش و ارسال می‌شود. این مجموعه جهت ارسال محصولات در داخل تهران از پیک و برای سایر شهرها از شرکت تیپاکس استفاده می‌کند تا بسته‌ها به موقع و بدون تأخیر به دست مشتریان برسند.

☑️ ضمانت اصالت و بازگشت کالا

محصولات پاناتل دارای ضمانت اصالت و امکان بازگشت کالا هستند. مشتریان می‌توانند در صورت عدم تمایل، تا ۷ روز برای برگشت دادن محصول اقدام کنند. این امر موجب اطمینان خاطر بیشتر مشتریان در زمان خرید و نشان‌دهنده اطمینان پاناتل به کیفیت محصولاتش است.

☑️ نمایندگی رسمی برندهای معتبر

پاناتل نمایندگی رسمی فروش محصولات برندهای معتبر کابل شبکه مانند لگراند (Legrand)، نگزنس (Nexans)، بلدن (Belden)، بی ام بی (BMB) و رویان را دارد. بنابراین، کابل‌های شبکه این فروشگاه با کیفیت بالا و مطابق با استانداردهای بین‌المللی عرضه می‌شوند و انتخابی ایده‌آل برای مشتریان به حساب می‌آیند.

☑️ پشتیبانی تلفنی و آنلاین

بخش پشتیبانی پاناتل در روزهای کاری پاسخگوی سوالات و ابهامات مشتریان در خصوص خرید محصولات است. مشتریان می‌توانند از طریق تماس با شماره 02166703770 و 02166728250 یا به صورت آنلاین با کارشناسان مشورت کنند.

با خرید از پاناتل، از کیفیت و قیمت مناسب محصولات اطمینان حاصل کنید و از خدمات متنوع این فروشگاه بهره‌مند شوید.

بازرگانی پاناتل، عرضه کننده انواع تجهیزات شبکه و مخابراتی در لاله زار

بازرگانی پاناتل از سال ۱۳۷۹ فعالیت خود را تحت عنوان ارائه دهنده خدمات مربوط به تجهیزات مخابرات وکابل شبکه و ملزومات مرتبط آغاز کرد . این مجموعه با هدف عرضه ی انواع کالای های تخصصی، با مناسب ترین قیمت و بالاترین کیفیت تاسیس گردیده است و به عنوان یک مجموعه پیشرو تا به امروز در حال فعالیت و ارائه خدمات می باشد. بنابراین در تمامی دوران فعالیت خود به واسطه تلاش و مدیریت آگاهانه سعی بر آن داشته ایم تا محصولاتی جدید و مورد نیاز جامعه صنعتی کشور ارائه نمایم .

آدرس ما : تهران ، لاله زار نو ، چهار راه منوچهری ، مرکز تجاری سبحان ، واحد 233

شماره تماس: 02166739663   |02166703770

ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی 24 ساعت
مرجوع کالا

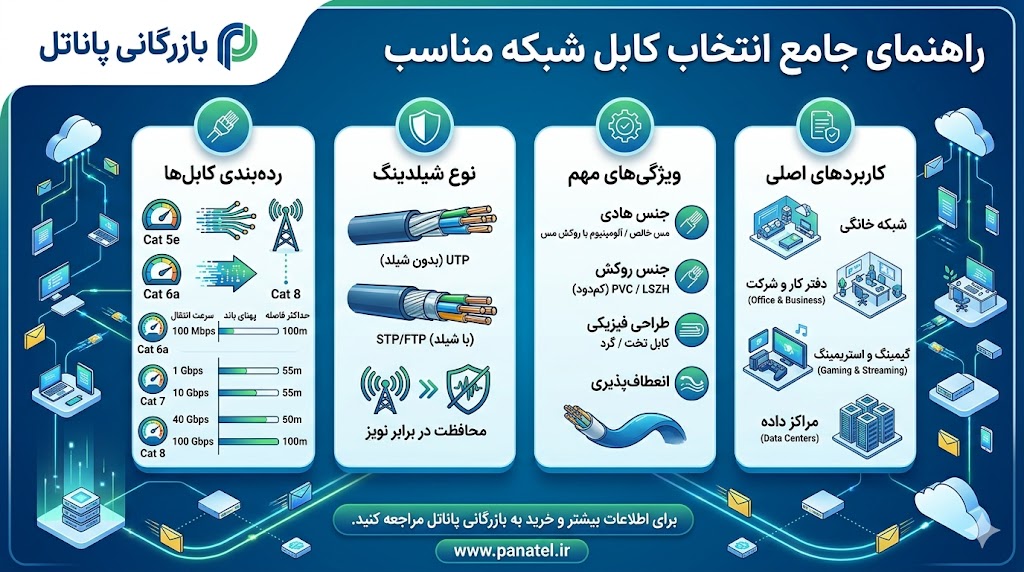

قیمت کابل شبکه

کابل‌های شبکه موجود بر اساس نوع کاربرد، استانداردها، جنس شیلد و روکش، تعداد رشته سیم‌های موجود در کابل، سطح مقطع کابل، جنس هادی و غیره به انواع مختلفی تقسیم می‌شوند که همین موارد نقش بسزایی در تعیین قیمت کابل شبکه دارد. هرچه استاندارد کابل افزایش یابد به دلیل افزایش سرعت آن در انتقال داده‌ها، قیمت آن افزایش می‌یابد برای مثال قیمت کابل شبکهcat6 نسبت به کابل cat5 بالاتر است. بسته به جنس روکش کابل لن، قیمت آن متفاوت خواهد بود، کابل‌هایی که دارای روکش ضد حریق باشند قیمت بیشتری دارند. همچنین بعضی از کابل‌های شبکه که دارای پوششی برای حذف نویز می‌باشند، دارای قیمت بالاتری هستند. همچنین یکی دیگر از عوامل مهم تعیین کننده قیمت کابل، جنس هادی آن است. کابل‌هایی با هادی مسی دارای سرعت بیشتر برای انتقال اطلاعات بوده و حرارت کمی تولید می‌کنند، بنابراین قیمت بالاتری دارند.

ساختار کابل شبکه

☑️ مغذی: بخش اصلی کابل شبکه مغذی است که توسط روکش کابل احاطه شده است. مغذی، به عنوان رسانای اصلی، مسئولیت انتقال اطلاعات در داخل شبکه را بر عهده دارد. این رسانا از جنس مس یا آلومینیوم ساخته می‌شود تا بهترین عملکرد را در انتقال داده‌ها فراهم کند.

☑️ روکش خارجی کابل: روکش خارجی کابل، وظیفه حفاظت از رشته سیم‌های داخلی در برابر عوامل محیطی را بر عهده دارد. این روکش معمولاً از مواد پلاستیکی مقاوم و انعطاف‌پذیر ساخته می‌شود تا دوام و استحکام کابل را افزایش دهد و از آسیب‌های فیزیکی، رطوبت و تغییرات دمایی جلوگیری کند.

☑️ تفکیک‌کننده یا Cross-Web: تفکیک‌کننده که به صورت یک ساختار پلاستیکی درون کابل قرار دارد، وظیفه کاهش نویز و تداخل الکترومغناطیسی را بر عهده دارد. این بخش با جداسازی زوج‌های سیم از یکدیگر، به کاهش تداخل بین سیگنال‌های مختلف کمک می‌کند و کیفیت انتقال داده‌ها را بهبود می‌بخشد.

☑️ رشته سیم‌های تابیده: کابل شبکه از ۸ رشته سیم تشکیل شده که به صورت زوج‌های دوتایی و با رنگ‌های مختلف به هم تابیده شده‌اند. این زوج‌های تابیده مسئولیت اصلی ارسال و دریافت اطلاعات را دارند. رنگ‌های اصلی این رشته‌ها شامل سبز، آبی، قهوه‌ای و نارنجی هستند و رنگ‌های فرعی از ترکیب این رنگ‌ها با سفید به دست می‌آیند.

☑️ لایه محافظ یا شیلد: لایه محافظ یا شیلد، بسته به نوع کابل، می‌تواند به شکل‌های مختلفی از جنس پلاستیک یا فویل باشد. این لایه با هدف کاهش نویز و تداخل الکترومغناطیسی به دور رشته سیم‌ها پیچیده می‌شود. شیلد به بهبود کیفیت سیگنال و جلوگیری از افت عملکرد در محیط‌های با نویز بالا کمک می‌کند.

☑️ اتصال به زمین: سیم ارت، یک سیم فلزی است که برای انتقال نویز به خارج از کابل و جلوگیری از تداخل الکتریکی بین زوج‌های به هم تابیده به کار می‌رود.

کابل شبکه

برترین برندهای کابل شبکه

کابل lan یکی از محصولات پر کاربردی است که در انواع مختلف و با متریال‌های گوناگون طبق استاندارد توسط برندهای گوناگون تولید می‌شود. بسته به جنس هادی، روکش و شیلد کابل، کیفیت آن‌ها متفاوت خواهد بود. بعضی از برندها با استفاده از بهترین متریال کابل‌هایی با کیفیت تولید می‌کنند. از برترین برندهای تولید کننده کابل می‌توان به موارد زیر اشاره نمود:

بهترین برند کابل لن

کابل شبکه نگزنس

برند نگزنس یکی از برترین تولید کنندگان تجهیزات مربوط به شبکه است که محصولات خود را به سراسر جهان صادر می‌کند. از مهم‌ترین تجهیزات تولید شده در این شرکت، می‌توان به انواع مختلفی از کابل‌های شبکه اشاره کرد. برند کابل شبکه نگزنس برای تولید محصولات خود از بهترین و با کیفیت‌ترین مواد اولیه استفاده می‌کند، بنابراین کابل‌های شبکه نگزنس از دوام و استحکام خوبی برخوردار بوده و در برابر نویز و اختلالات الکترومغناطیسی به خوبی مقاومت می‌کنند. تست فلوک که نشان دهنده گارانتی و ضمانت کابل شبکه است، تستی است که برای بررسی کیفیت کابل‌های تولیدی انجام می‌شود و یکی از مواردی است که نشان دهنده کیفیت بالای محصولات تولیدی این برند است.

این برند انواع مختلفی کابل lan از جمله cat5, cat6, cat7, STP, FTP, UTP وغیره را تولید کرده که همگی تست فلوک را جهت اطمینان از سالم بودن ساختار فیزیکی پشت سر گذاشته اند. کابل‌های تولیدی توسط این شرکت دارای روکشی از PVC یا LSZH هستند که بسیار مقاوم بوده و در برابر آسیب‌های احتمالی کابل را مخافظت می‌کنند. همچنین این کابل قادر است تا مسافت ۱۰۰ متری اطلاعات را با کیفیت و سرعت مناسب منتقل کند.

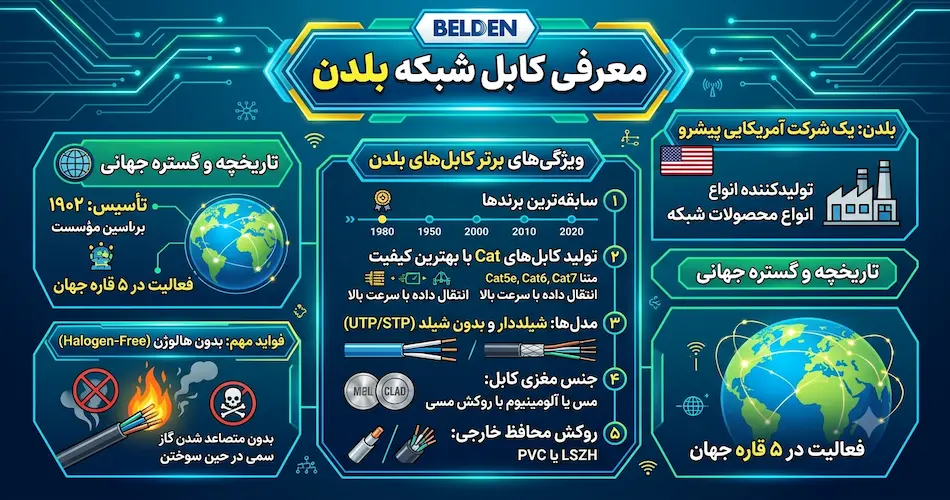

کابل شبکه بلدن

بلدن یک شرکت آمریکایی است که در زمینه تولید انواع محصولات شبکه از جمله کابل فعالیت می‌کند. این شرکت نخستین بار در سال ۱۹۰۲ توسط بنیان‌گذار آن ساخته شد و در حال حاضر در ۵ قاره جهان در حال فعالیت است. این برند یکی از با سابقه‌ترین برندها در زمینه تولید انواع تجهیزات مربوط به شبکه است. انواع مختلفی از کابل‌های cat با بهترین کیفیت جهت انتقال داده با سرعت بالا در این شرکت تولید می‌شوند. کابل‌ شبکه بلدن در دو مدل شیلددار و بدون شیلد تولید می‌شوند و جنس آن‌ها از مس و یا آلومینیوم با روکش مسی می‌باشد. روکش محافظتی خارجی کابل‌های بلدن از جنس LSZH و یا PVC می‌باشد. یکی از مهم‌ترین فواید کابل بلدن این است که بدون هالوژن ساخته شده‌اند و همین باعث می‌شود تا در حین سوختن کابل، گاز سمی از آن متصاعد نشود.

کابل شبکه لگراند

این برند فرانسوی تولید کننده انواع مختلفی از کابل‌ شبکه با کیفیت بالا است که طرفداران زیادی در بازار دارد. همانند دو برند دیگر، برای روکش خارجی کابل‌ها در برند لگراند از LSZH و PVC استفاده می‌شود که نوع PVC آن ارزانتر بوده و مدل LSZH فاقد هالوژن است. برای ساخت این کابل‌ها تمامی استانداردهای لازم رعایت شده و تمامی محصولات این برند دارای کیفیت مناسب هستند. محصولات شبکه لگراند از تنوع زیادی برخوردار بوده و کابل‌های شبکه cat جز پرفروش‌ترین محصولات برند لگراند بوده و در واقع نماینده و کابل شبکه اصلی لگراند محسوب می‌شوند. نماینده لگراند در حال حاضر در ۲۷ کشور جهان فعالیت دارد و اقدام به فروش محصولات با کیفیت این برند می‌کند. نمایندگی کابل شبکه لگراند در ایران نیز انواعی از کابل‌های شیلددار، بدون شیلد و کابل‌های شیلددار و فویل‌دار را در اختیار مشتریان قرار می‌دهد.

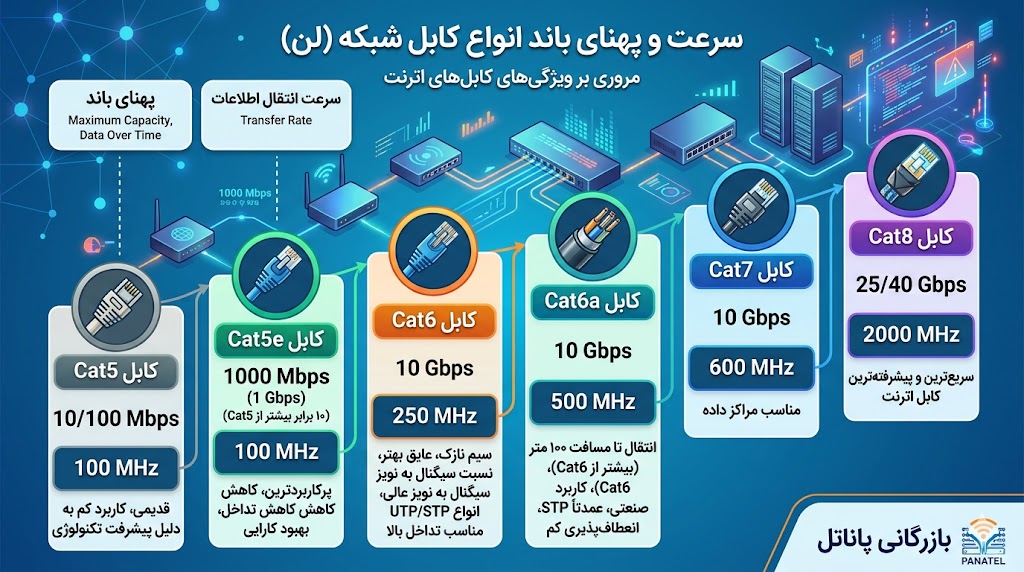

سرعت و پهنای باند کابل شبکه

سرعت و پهنای باند کابل لن جز متداول‌ترین واژه‌هایی هستند که در ارتباط با این نوع کابل با آن مواجه می‌شویم. سرعت انتقال اطلاعات در انواع مختلف کابل‌های شبکه متفاوت است و همین باعث می‌شود تا بتوان متناسب با نیاز خود از کابل lan مناسب استفاده کرد. پهنای باند به حداکثر ظرفیت پیوند ارتباطی برای انتقال داده‌ها از طریق اتصال شبکه در مدت زمان معین گفته می‌شود. به بیان ساده‌تر پهنای باند اندازه‌گیری میزان اطلاعاتی است که یک شبکه بین دستگاه‌های مختلف انتقال می‌دهد. پهنای باند یکی از مهم‌ترین مواردی است که بر کیفیت و کارکرد دستگاه‌های موجود در شبکه ارتباطی اثر می‌گذارد. با توجه به انواع مختلف کابل لن، به بررسی سرعت و پهنای باند هرکدام می‌پردازیم.

سرعت و پهنای باند کابل cat5

این نوع کابل اترنت یکی از قدیمی‌ترین انواع کابل‌های شبکه است که سرعت آن ۱۰ مگابایت بر ثانیه یا همان ۱۰۰ مگابایت بر ثانیه است. پهنای باند کابل cat5.۱۰۰ مگاهرتز است. در حال حاضر با پیشرفت تکنولوژی ساخت کابل شبکه، انواع دیگری از کابل‌ها با سرعت و پهنای باند بیشتر وارد بازار شده‌اند و کابل‌های cat5 کاربرد چندانی ندارند.

سرعت و پهنای باند کابل cat5e

این نوع کابل شبکه، نسخه پیشرفته‌تری از کابل cat5 است و یکی از پرکاربردترین کابل‌های اترنت در بازار است. سرعت این کابل ۱۰۰۰ مگابایت بر ثانیه است که ۱۰ برابر بیشتر از کابل cat5 است. همچنین میزان تداخل دو سیم موجود در این کابل تا حد زیادی کاهش یافته است و همین باعث بهبود کارایی آن می‌شود.

سرعت و پهنای باند کابل cat6

سرعت انتقال اطلاعات در این کابل حدود ۱۰ گیگابایت بر ثانیه است و از پهنای باند ۲۵۰ مگاهرتز پشتیبانی می‌کند. سیم‌های موجود در این کابل نازکتر بوده و عایق آن باکیفیت‌تر است و همین باعث افزایش نسبت سیگنال به نویز شده و در مکان‌هایی با تداخل الکترومغناطیسی بالا استفاده می‌شود. این نوع کابل به دو صورت جفت تابیده بدون محافظ (UTP) و جفت تابیده با محافظ (STP) تولید می‌شود.

سرعت و پهنای باند کابل cat6a

انتقال اطلاعات در این کابل با سرعت ۱۰ گیگابایت بر ثانیه و با پهنای باند ۵۰۰ مگاهرتز امکان‌پذیر است. انتقال اطلاعات توسط این نوع کابل تا مسافت ۱۰۰ متری هم امکان‌پذیر است که این مقدار بیشتر از کابل cat6 است. بیشترین کاربرد این نوع کابل شبکه برای محیط‌های صنعتی است و اکثرا به شکل STP تولید می‌شود. انعطاف‌پذیری این کابل کم بوده و استفاده از آن در محیط‌های مسکونی توصیه نمی‌شود.

سرعت و پهنای باند کابل cat7

سرعت انتقال داده با این کابل ۱۰ گیگابایت بر ثانیه بوده و پهنای باند آن ۶۰۰ مگاهرتز است و بیشتر برای مراکز داده مناسب می‌باشد.
سرعت و پهنای باند کابل cat8: جز سریع‌ترین و پیشرفته‌ترین کابل‌های اترنت است که سرعت آن به ۴۰/۲۵ مگابایت بر ثانیه می‌رسد و پهنای باند آن ۲۰۰۰ مگاهرتز است.

انواع کابل شبکه بر اساس دسته بندی

کابل لن یا همان کابل شبکه در انواع مختلفی تولید می‌شود که تفاوت اصلی آن‌ها در سرعت و پهنای باند است. بر همین اساس متناسب با نوع کاربری، باید از کابل شبکه مناسب استفاده شود. برای مثال کابلی که در منزل از آن برای اتصال دستگاه‌های مختلف استفاده می‌کنید متفاوت از کابلی است که در مراکز داده و یا محیط‌های بزرگتری چون ادارات مورد استفاده قرار می‌گیرد.

انواع کابل لن

کابل شبکه cat5

یک کابل زوجی به هم تابیده است که از ۴ جفت سیم تشکیل شده و در شبکه‌های خانگی و تجاری استفاده می‌شود. حداکثر استاندارد کارایی آن تا ۱۰۰ مگاهرتز است و برای انتقال سیگنال‌های مختلف از جمله ویدئو و تلفن هم مورد استفاده قرار می‌گیرد. سرعت انتقال داده توسط این کابل بین ۱۰ تا ۱۰۰ مگابایت بر ثانیه می‌باشد.

کابل cat5e

حرفe اضافه شده به معنای enhance است و نشان می‌دهد که این کابل lan نسخه پیشرفته‌تر کابل cat5 است. این نوع کابل جز کابل‌های پرکاربرد در بازار است که از قیمت مناسبی برخوردار است. سرعت آن در حد ۱ گیگابایت بر ثانیه و پهنای باند ۱۰۰ مگاهرتز است. برای کابل کشی شبکه‌های مختلف در ساختمان‌های مسکونی می‌توان از این کابل استفاده کرد.

کابل cat6

این نوع کابل، یک کابل lan استاندارد جفت تابیده شده است. طبق استاندارد این کابل از پهنای باند ۲۵۰ مگاهرتز پشتیبانی می‌کند. این کابل نسبت به انواع cat5 پیپپ پیشرفته‌تر بوده و برای مصارف خانگی و مشاغل مختلف قابل استفاده است. این نوع کابل به خوبی با نویزهای موجود در سیستم و کانال الکتریکی مقابله می‌کند. این کابل شبکه از ۴ جفت سیم مسی تشکیل شده است و سرعت انتقال اطلاعات در آن به ۱۰ گیگابایت می‌رسد. این کابل ابزاری مناسب برای اتصال کامپیوتر، سرور به مودم و ISP است. همچنین برای اتصال کامپیوتر به دستگاه‌های مختلفی چون چاپگر، اسکنر و غیره می‌توان از کابل cat6 استفاده کرد.

کابل cat6a

این نوع کابل در واقع نسخه تقویت شده کابل cat6 است و همانند سایر کابل‌های لن از ۴ جفت سیم تشکیل می‌شود. حداکثر سرعت انتقال اطلاعات در این کابل به ۱۰ گیگابایت بر ثانیه می‌رسد. همچنین پهنای باند در این کابل به ۵۰۰ مگاهرتز می‌رسد. این کابل دارای ضخامت بیشتری بوده و تداخل امواج الکترومغناطیسی در آن به حداقل رسیده و کیفیت اطلاعات اطلاعات منتقل شده توسط آن بالاتر است. یکی از تفاوت‌های اصلی این کابل نسبت به نسخه قبلی خود، این است که کابل cat6a اطلاعات را با سرعت ۱۰ گیگابایت بر ثانیه تا مسافت ۱۰۰ متری منتقل می‌کند در حالی که این مسافت در کابل cat6.۵۰ متر است.

کابل cat7

این کابل در ارائه زیرساخت اصلی تنظیمات اترنت مورد استفاده قرار می‌گیرد و برای انتقال داده با سرعت بالا در حد ۱۰ گیگابایت بر ثانیه استفاده می‌شود و در مسافت‌های کوتاه‌تر این سرعت به بیشتر از ۱۰ مگابایت بر ثانیه می‌رسد. این سرعت بالا بیشتر در واحدهای تجاری و صنعتی کاربرد دارد.

انواع کابل شبکه بر اساس رشته سیم و مغذی

کابل‌های شبکه که به عنوان یکی از اجزای حیاتی در انتقال داده‌ها در شبکه‌های کامپیوتری عمل می‌کنند، بر اساس نوع مغذی‌های مورد استفاده به سه دسته اصلی تقسیم می‌شوند. هر کدام از این دسته‌ها دارای ویژگی‌ها و کاربردهای خاص خود هستند که در ادامه به تفصیل بررسی می‌شوند:

☑️ کابل‌های با مغذی مسی (Twisted Pair Cables)

 این نوع کابل‌ها از چندین زوج سیم مسی به هم تابیده تشکیل شده‌اند. تابیده شدن سیم‌ها به یکدیگر به کاهش تداخل الکترومغناطیسی و نویز کمک می‌کند که این امر موجب بهبود کیفیت انتقال داده‌ها می‌شود. کابل‌های با مغذی مسی خود به دو دسته اصلی تقسیم می‌شوند: کابل‌های UTP (Unshielded Twisted Pair) که بدون شیلد محافظ هستند و کابل‌های STP (Shielded Twisted Pair) که دارای شیلد محافظ هستند. این کابل‌ها معمولاً در شبکه‌های محلی (LAN) و تلفن‌های ثابت استفاده می‌شوند.

☑️ کابل‌های با مغذی فیبر نوری (Fiber Optic Cables)

 این کابل‌ها از رشته‌های نازک شیشه یا پلاستیک ساخته شده‌اند که قادر به انتقال داده‌ها به صورت پالس‌های نوری هستند. کابل‌های فیبر نوری به دلیل پهنای باند بسیار بالا و کاهش تداخل الکترومغناطیسی، برای انتقال داده‌ها در فواصل طولانی و با سرعت بالا بسیار مناسب هستند. این کابل‌ها معمولاً در شبکه‌های گسترده (WAN)، ارتباطات بین مراکز داده، و زیرساخت‌های اینترنت استفاده می‌شوند.

☑️ کابل‌های کواکسیال (Coaxial Cables)

 این نوع کابل‌ها از یک مغذی مرکزی مسی که توسط یک عایق دی‌الکتریک احاطه شده و سپس با یک شیلد فلزی پوشانده شده است، تشکیل می‌شوند. کابل‌های کواکسیال برای انتقال سیگنال‌های فرکانس بالا، مانند سیگنال‌های تلویزیونی و اینترنت، بسیار مناسب هستند. به دلیل ساختار خاص این کابل‌ها، تداخل الکترومغناطیسی به حداقل می‌رسد و انتقال داده‌ها با کیفیت بالا صورت می‌گیرد. هر یک از این انواع کابل‌ها بر اساس نیاز و کاربرد خاص خود انتخاب می‌شوند و نقش مهمی در زیرساخت‌های شبکه‌های ارتباطی دارند.

انواع کابل شبکه بر اساس شیلد

کابل‌های شبکه بر اساس نوع شیلد به کار رفته در ساختار آن‌ها به چندین دسته تقسیم می‌شوند. شیلد به عنوان یک لایه فلزی محافظ در دور کابل قرار می‌گیرد و نقش مهمی در محافظت از سیگنال‌های الکتریکی داخلی در برابر تداخلات الکترومغناطیسی و نویزهای خارجی ایفا می‌کند.

☑️ کابل‌های بدون شیلد (UTP – Unshielded Twisted Pair)

این نوع کابل‌ها فاقد هرگونه لایه محافظ فلزی هستند. به همین دلیل، انعطاف‌پذیری بالا و هزینه کمتری دارند. UTP برای کاربردهای عمومی شبکه‌های داخلی که تداخل الکترومغناطیسی زیادی وجود ندارد، مناسب است.

☑️ کابل‌های با شیلد (STP – Shielded Twisted Pair)

در این نوع کابل‌ها، هر جفت سیم به طور جداگانه با یک لایه شیلد محافظت می‌شود. این شیلدها کمک می‌کنند تا تداخل الکترومغناطیسی کاهش یابد و کیفیت سیگنال بهبود یابد. STP برای محیط‌هایی که میزان نویز و تداخل بالاست، مناسب است.

☑️ کابل‌های با فویل شیلد (FTP – Foiled Twisted Pair)

در کابل‌های FTP، یک لایه فویل نازک به دور همه جفت‌های سیم پیچیده می‌شود. این لایه فویلی به کاهش تداخلات خارجی کمک می‌کند و عملکرد شبکه را بهبود می‌بخشد. FTP معمولاً در کاربردهایی استفاده می‌شود که نیاز به محافظت بیشتر از UTP دارند ولی نه به اندازه STP.

☑️ کابل‌های شیلد دار با بافته مسی (S/FTP – Shielded/Foiled Twisted Pair)

این نوع کابل‌ها دارای دو لایه شیلد هستند: یک لایه فویل برای هر جفت سیم و یک لایه بافته مسی به دور همه جفت‌ها. این ساختار، حداکثر حفاظت را در برابر تداخلات الکترومغناطیسی و نویز فراهم می‌کند. S/FTP در محیط‌های صنعتی با حساسیت بالا استفاده می‌شود.

☑️ کابل‌های کاملاً شیلد دار (S/STP – Shielded/Shielded Twisted Pair)

این نوع کابل‌ها دارای شیلد جداگانه برای هر جفت سیم و یک شیلد کلی به دور همه جفت‌ها هستند. این کابل‌ها بهترین عملکرد را در برابر نویز و تداخل دارند و برای کاربردهای حساس و محیط‌های پر تداخل مناسب هستند.

سوکت زدن کابل شبکه

فرایند اتصال انتهای کابل شبکه به یک پریز یا سوکت شبکه، که به عنوان سوکت زدن کابل شبکه (Network Cabling Termination) شناخته می‌شود، شامل چند مرحله مهم و ضروری است. در ابتدا، روکش محافظ بیرونی کابل که در انتهای آن قرار دارد به دقت برداشته می‌شود تا هادی‌های مسی داخلی نمایان شوند. این هادی‌ها سپس به صورت جداگانه و با دقت، به پایه‌های مناسب در پریز یا سوکت شبکه متصل می‌گردند.

قبل از انجام سوکت زدن، اطمینان از سالم بودن کابل از طریق آزمایش و تست آن ضروری است. این مرحله به منظور تأیید برقراری اتصال صحیح و عملکرد مطلوب کابل انجام می‌شود. سپس، فرایند سوکت زدن مطابق با استانداردهای مورد استفاده در شبکه، نظیر استانداردهای EIA/TIA 568A/B یا استانداردهای فنی ایران، انجام می‌گیرد. برای انجام این کار، ابزارهای مخصوصی مانند ابزار برش سیم و کرایمپر لازم است. علاوه بر این، ممکن است نیاز به استفاده از اتصالاتی نظیر RJ45 یا سایر کانکتورها باشد تا اتصال نهایی برقرار شود.

سوکت زدن کابل شبکه نیازمند دقت و مهارت است تا از صحت و کارایی شبکه اطمینان حاصل شود. هر مرحله از این فرایند باید با دقت و بر اساس استانداردهای فنی مربوطه انجام گیرد تا اتصال نهایی پایدار و قابل اعتماد باشد.

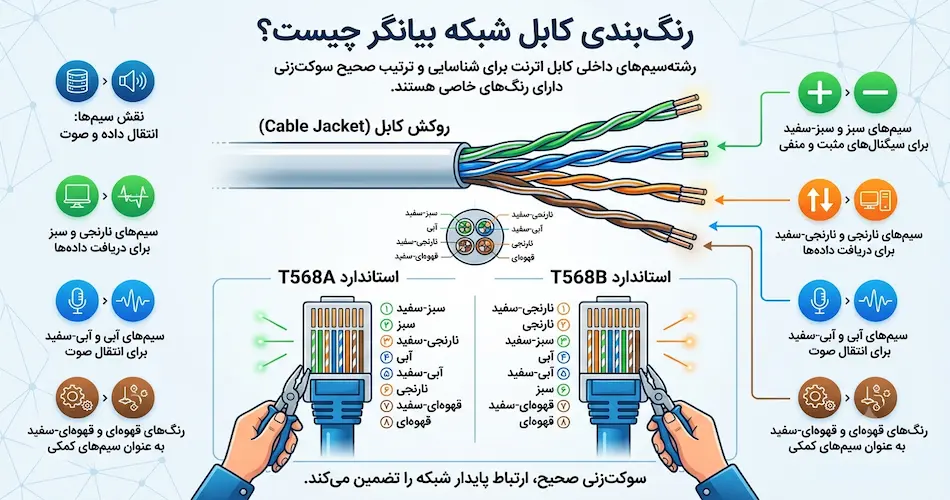

رنگ بندی کابل شبکه بیانگر چیست؟

رنگ‌بندی کابل‌های شبکه به رنگ‌هایی اشاره دارد که برای شناسایی رشته سیم‌های داخلی کابل استفاده می‌شود. کابل‌های شبکه یا اترنت متشکل از ۸ رشته سیم هستند که به صورت ۴ جفت تابیده شده‌اند. هر یک از این رشته سیم‌ها با یک رنگ خاص مشخص می‌شوند و هر کدام نقش متفاوتی در شبکه دارند. آشنایی با این رنگ‌بندی بسیار مهم است، زیرا در هنگام سوکت‌زنی، ترتیب صحیح سیم‌ها را تضمین می‌کند.

به عنوان مثال، سیم‌های سبز برای سیگنال‌های مثبت و سیم‌های سبز-سفید برای سیگنال‌های منفی استفاده می‌شوند. سیم‌های نارنجی و نارنجی-سفید برای دریافت داده‌ها به کار می‌روند و سیم‌های آبی و آبی-سفید برای انتقال صوت مورد استفاده قرار می‌گیرند. رنگ‌های قهوه‌ای و قهوه‌ای-سفید نیز به عنوان سیم‌های کمکی عمل می‌کنند. برای چینش صحیح این رشته سیم‌ها هنگام سوکت‌زنی، معمولاً از دو استاندارد T568A و T568B استفاده می‌شود که هر یک ترتیب خاص خود را دارد و باید به درستی رعایت شود.

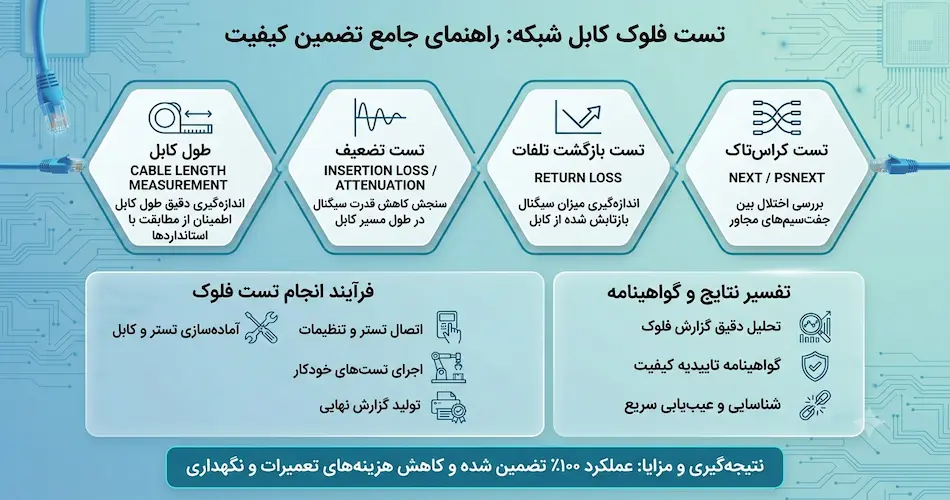

کابل شبکه با تست فلوک چیست؟

تست فلوک یک روش جامع برای ارزیابی سلامت و عملکرد کابل‌های شبکه است. این تست شامل مجموعه‌ای گسترده از آزمایش‌ها از جمله بررسی طول کابل، ترتیب سیم‌ها، میزان تضعیف سیگنال، مقاومت حلقه DC، و تلفات بازگشتی می‌باشد. تست فلوک با استفاده از دستگاهی به نام تستر فلوک انجام می‌شود که به کابل متصل شده و آزمایش‌های مختلفی را روی آن انجام می‌دهد.

شاید برای شما این سوال پیش بیاید که کابل شبکه با تست فلوک چیست؟ به طور خلاصه، این نوع کابل شبکه‌ای است که تحت آزمایش فلوک قرار گرفته و سلامت و عملکرد آن تایید شده است. کابل‌های شبکه‌ای که تست فلوک را پشت سر گذاشته‌اند، دارای مزایای فراوانی هستند. به عنوان مثال، انجام این تست می‌تواند باعث کاهش خرابی‌های شبکه شود، کارایی شبکه را افزایش دهد و هزینه‌های نگهداری شبکه را کاهش دهد. بنابراین، یک کابل شبکه با تست فلوک کابلی است که از نظر سلامت و عملکرد تضمین شده و می‌تواند به بهبود کلی عملکرد شبکه و کاهش هزینه‌های مربوط به نگهداری آن کمک کند.
