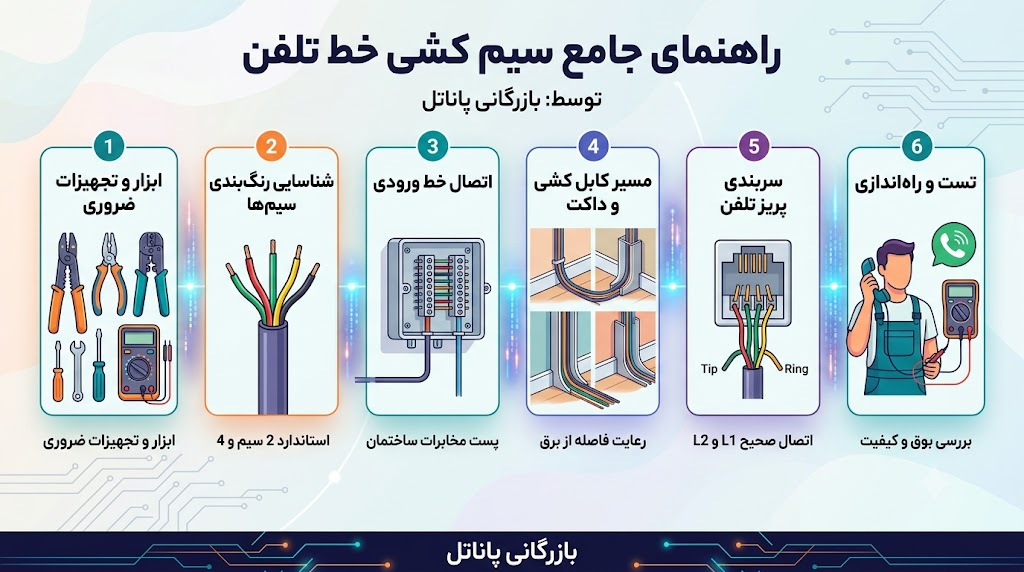

سیم کشی خط تلفن
| موضوع | توضیحات کاربردی | ابزار یا متریال پیشنهادی |
|---|---|---|
| سیمکشی منزل ویلایی | استفاده از سیم ۲ زوج فویلدار، نصب در پذیرایی، اتاقها، آشپزخانه | لوله خرطومی، قوطی کلید، جعبه تقسیم |
| سیمکشی مجتمع مسکونی | باکس فلزی در طبقات، کابل ۶۴ رشته، سرخط از هر واحد | کابل مخابراتی، جعبه تقسیم، نقشه سیمکشی |
| انواع کابل تلفن | هوایی، زمینی، مهاردار، ژلهفیلد، شیلددار | کابل CCC (مسی خالص) یا CCA |
| عیبیابی سیمکشی | تست بوق، بررسی جعبه تقسیم، تعویض سیمهای معیوب | تستر کابل، فازمتر تلفن، گوشی تست |
| استاندارد رنگبندی | استاندارد T-568B برای سوکتزنی کابلهای شبکه | کابل شبکه CAT5/CAT6، سوکت RJ11 و RJ45 |
چگونگی سیم کشی خط تلفن برای یک منزل مسکونی ویلایی ، یا یک مجتمع مسکونی بزرگ به همراه تصویر و نقشه در پایین آمده است. در سیم کشی خط تلفن ، برحسب این که می خواهید یک منزل ویلایی را سیم کشی کنید یا یک مجتمع مسکونی بزرگ، شرایط کمی با یکدیگر فرق می کند. در این مقاله از پاناتل به بررسی کامل و جامع سیم کشی پریز تلفن و خط تلفن و تمامی نکات لازم پرداخته ایم.
۱- سیم کشی خط تلفن برای یک منزل مسکونی تک واحدی یا ویلایی
در یک منزل مسکونی تک واحدی (یا ویلایی) ابتدا شما باید محل نصب هر کدام از پریزهای تلفن و تجهیزات مخابراتی را شناسایی کنید. پیشنهاد می کنیم حتی اگر به شما، برای اجرا، نقشه داده نشده است، خودتان یک نقشه بکشید تا در مراحل بعدی محل پریزها را فراموش نکنید. در این سه مکان شما باید حتماً پریز تلفن نصب کنید.

الف. حال یا پذیرایی :
معمولاً در قسمت حال یا پذیرایی در کنار دیگر پریزهای برق و ابزار مخابراتی ، آنتن و ماهواره، پریز تلفن هم تعبیه می کنند. بسته به بزرگی پذیرایی، نصب دو یا سه عدد پریز تلفن کفایت می کند.
ب. اتاق خواب ها :
در داخل هر اتاق خواب هم نصب یک عدد پریز تلفن کافی است. دقت کنید که محل نصب این پریز را طوری در نظر بگیرید که بعداً در پشت در یا پشت شوفاژ یا پشت تخت خواب قرار نگیرد.
ج. آشپزخانه :
روی اُپن آشپزخانه هم حتماً یک عدد پریز تلفن در نظر بگیرید.
نیاز به نصب پریز تلفن در داخل حمام نیست، مگر به سفارش و تاکید مشتری.

پریز تلفن و کابل کشی آن
بعد از این که محل نصب پریزها مشخص شد. جای لوله ها و قوطی ها را شیار بزنید و بعد با تیشه جای آنها را خالی کنید. آنگاه قوطی کلیدها را نصب کنید. (جزئیات این دو مورد را به طور مفصل در کتاب الکترونیک آموزش برق ساختمان بخوانید). سپس لوله گذاری کنید. لوله گذاری پریزهای تلفن بسیار ساده است، زیرا فقط کافیست تمام پریزهای تلفن موجود در یک واحد مسکونی را، از طریق لوله خرطومی یا لوله PVC به هم وصل کنید. البته این مسیر لوله گذاری را باید طوری انتخاب کنید که کمترین مقدار لوله و سیم مصرف شود. مانند نقشه پایین:
در نقشه پایین علامت های T ، یعنی پریز تلفن و خط های آبی رنگ هم لوله هایی هستند که برای تلفن نصب شده اند.
حال از نزدیک ترین سیم بندی پریز تلفن به سمت درب حیاط (حدوداً کنار کنتور اصلی برق ) هم یک لوله برق قرار دهید و در قسمت پشت درب حیاط (در ارتفاع حدوداً ۲ متری ) یک جعبه تقسیم یا تابلو مخابراتی نصب کنید تا بعداً با کابل تلفن مخابرات سربندی کنید. برقکارها به این لوله و سیم داخل آن سرخط تلفن می گویند.
بیشتر بخوانید:قیمت کابل lan
حال نوبت سیم رد کردن در داخل لوله هاست. در داخل تمام لوله ها (یعنی خط های آبی رنگ در نقشه بالا) ، برای یک منزل مسکونی تک واحدی، سیم دو زوج فویلدار ( که چهار رشته سیم دارد ) رد کنید. به این خاطر می گوییم چهار رشته ، چون شاید صاحب خانه بعداً بخواهد برای منزلش دو خط تلفن داشته باشد. رد کردن سیم بیشتر از چهار رشته باید به سفارش مشتری انجام شود.
| مرحله | توضیحات |
|---|---|
| 1. تعیین محل پریزها | مشخص کردن محل نصب پریزهای تلفن در پذیرایی، اتاق خوابها و آشپزخانه |
| 2. نقشه کشی | رسم یک نقشه ساده برای مشخص کردن محل پریزها و مسیر لولهها |
| 3. شیارزنی و لوله گذاری | ایجاد شیار برای قرار دادن لولهها و نصب قوطی کلید |
| 4. انتخاب نوع سیم | استفاده از سیم دو زوج فویلدار برای امکان استفاده از دو خط تلفن |
| 5. سیم کشی داخل واحد | عبور سیم از لولهها و اتصال به پریزها |
| 6. اتصال به جعبه تقسیم اصلی | اتصال سیمها به جعبه تقسیم اصلی در نزدیکی کنتور برق |
۲- سیم کشی خط تلفن مجتمع مسکونی چند واحدی
برای مجتمع های مسکونی بزرگ، اتفاقی که در داخل هر کدام از واحدهای مسکونی می افتد، دقیقاً شبیه روشی است که در قسمت بالا توضیح داده شد، تنها تفاوت آن در قسمت مشاعات یعنی سیمکشی بخش راه پله، راه رو ها و پارکینگ ساختمان است.
روش اول:
اولین روش برای سیم کشی خط تلفن برای یک مجتمع مسکونی در تصویر پایین آمده است. برای مشاهده تصاویر در اندازه بزرگتر روی آنها کلیک کنید.
در تصویر بالا سیم کشی یک مجتمع مسکونی ۱۶ واحدی رسم شده است. خط های صورتی رنگ خطوط لوله برای تلفن هستند. همان طور که مشاهده می کنید در راه پله هر طبقه و در ارتفاع حدوداً ۲۲۰ سانتی متری، یک باکس فلزی (جعبه تقسیم ) نصب شده. ( برقکارها معمولاً این باکس فلزی را بزرگتر در نظر می گیرند تا بتوانند سیم های آیفون آنتن و تلفن را هم در آن سربندی کنند) . و از هر واحد یک سیم دو زوج که سرخط هر واحد است، به این باکس وارد شده است. و همه باکس های نصب شده در طبقات هم با یک کابل حداقل ۶۴ رشته با هم در ارتباطند و از آخر هم سرخط همه آنها به پارکینگ رفته است تا بعداً با خطوط مخابرات سربندی شود. پیشنهاد می کنیم حتماً در داخل پارکینک هم یک جعبه تقسیم، برای سربندی با سیم های مخابرات نصب کنید.
نکته: کابل ۶۴ رشته را در هیچ کدام از طبقات قطع نکنید، فقط روکش آن را بردارید و آن تعداد رشته ای را که نیاز دارید از کابل اصلی جدا کنید.
روش دوم:
مزیت این روش نسبت به روش قبلی در این است که نیازی به لخت کردن کابل اصلی در هر طبقه نیست و مشکلاتی از قبیل قطع شدن احتمالی سیم در جعبه تقسیم طبقات وجود ندارد. فقط مصرف لوله برق در این روش کمی بیشتر است.
در نقشه بالا خط های صورتی رنگ کلفت، کابل های تلفن حداقل ۸ زوج ( ۱۶ رشته ) هستند. که از باکس تقسیم هر طبقه تا پارکینگ امتداد یافته اند. برای طبقه چهارم بهتر است سیم هایی که از باکس طبقات پایین تر رد می شوند، از پشت باکس های هر طبقه رد شود و نیازی نیست که به داخل این باکس ها برود. هدف از این کار این است که در آینده کابل طبقه چهارم به اشتباه در طبقات پایین تر قطع نشود. برای طبقات سوم و دوم هم همین کار را انجام دهید.
روش سوم:
اگر هر طبقه فقط یک واحد است مانند نقشه پایین عمل کنید.
اگر نقشه منزل مسکونی که سیم کشی می کنید همانند شکل بالا باشد، شما نیاز به یک سوراخ عمودی دارید که از طبقه چهارم تا طبقه اول و پارکینگ امتداد داشته باشد تا بتوانید لوله های خود را رد کنید. خبر خوب این که نیازی نیست این سوراخها را در طبقات ایجاد کنید، زیرا قبلاً برای آیفون یا آنتن یا کابل برق اصلی چنین سوراخی را ایجاد کرده اید. که ما پیشنهاد می کنیم از شیار ها و سوراخ کاریی های آیفون برای لوله های تلفن استفاده کنید تا نیاز به شیار زنی و سوراخ کاری های دوباره نباشد.
انواع کابل مورد استفاده در سیمکشی تلفن
در بازار، انواع مختلفی از کابلها و فیوز مخابراتی برای انتقال دادهها و سیگنالهای مخابراتی وجود دارد، اما یکی از پرمصرفترین آنها، کابلهای تلفن است. این کابلها متشکل از سیمهایی با رنگهای متنوع هستند که به شکل دقیق و منظمی به دور یکدیگر پیچیده شدهاند تا نویز ناشی از تداخلهای الکتریکی به حداقل برسد. کابلهای تلفن در مدلهای گوناگون با تفاوتهایی در تعداد زوجهای سیم و قطر مقطع آنها در بازار عرضه میشوند. دانستن اطلاعات دقیق در مورد انواع کابل تلفن میتواند به شما کمک کند تا بهترین نوع کابل را برای پروژههای سیمکشی تلفن در ساختمانها انتخاب کنید.
کابلهای تلفن عمدتاً از جنس مس ساخته شدهاند و در میان صنعتگران به عنوان کابلهای CCC شناخته میشوند، که نشاندهنده کیفیت برتر و قیمت بالاتری نسبت به دیگر مواد است. کابلهایی که با آلومینیوم تولید میشوند و با نام CCA شناخته میشوند، در دسترستر هستند اما از لحاظ کیفیتی نمیتوانند با کابلهای مسی رقابت کنند.

کابل تلفن هوایی
این دسته از کابلهای تلفن با روکش پلی اتیلن ساخته شدهاند که برای استقامت در برابر عوامل طبیعی مانند تابش آفتاب، بارش باران و حمله حشرات طراحی شدهاند. این ماده، به خاطر خواص مقاومتی بالای خود، عامل اصلی در برابر شرایط جوی سخت و تهاجم بیولوژیکی محسوب میشود و به همین دلیل، این کابلها برای استفادههای خارجی مناسب هستند.
روکش مشکی رنگ این کابلها نه تنها به آنها امکان میدهد تا در برابر اشعههای ماوراء بنفش مقاومت کنند، بلکه به آنها اجازه میدهد که در محیطهای بیرونی بدون نگرانی از آسیب دیدگی به کار روند. این کابلهای تلفن با قطرهایی مانند 4/0، 5/0 و 6/0 میلیمتر تولید و با حداکثر تا ۱۰۰ زوج سیم عرضه میشوند، که این امر آنها را برای پروژههای بزرگ و کوچک ساختمانی ایدهآل میسازد.
کابل تلفن زمینی
پوشش این کابلها از ماده پلی وینیل کلراید (PVC) ساخته شده و به رنگ خاکستری است، که به آنها ظاهری مدرن و مناسب برای انواع محیطها میبخشد. این کابلها نسبت به مدلهای مخصوص فضای باز یا هوایی، قابلیت انعطافپذیری بیشتری دارند، امری که آنها را برای نصب در مسیرهای پیچیده و تنگ مناسبتر میسازد.
کابلهای PVC با قطرهایی همچون 4/0، 5/0 و 6/0 میلیمتر تولید میشوند و تنوع در تعداد زوجهای سیم، که از دو تا صد زوج متغیر است، به مصرفکنندگان اجازه میدهد تا با توجه به نیازهای خود، گزینههای مناسب را انتخاب کنند. این تنوع در اندازه و تعداد زوجها امکان استفاده از این کابلها را در طیف وسیعی از پروژهها، از کوچک و ساده تا بزرگ و پیچیده، فراهم میکند.
