اشتباهات رایج در کابل کشی شبکه

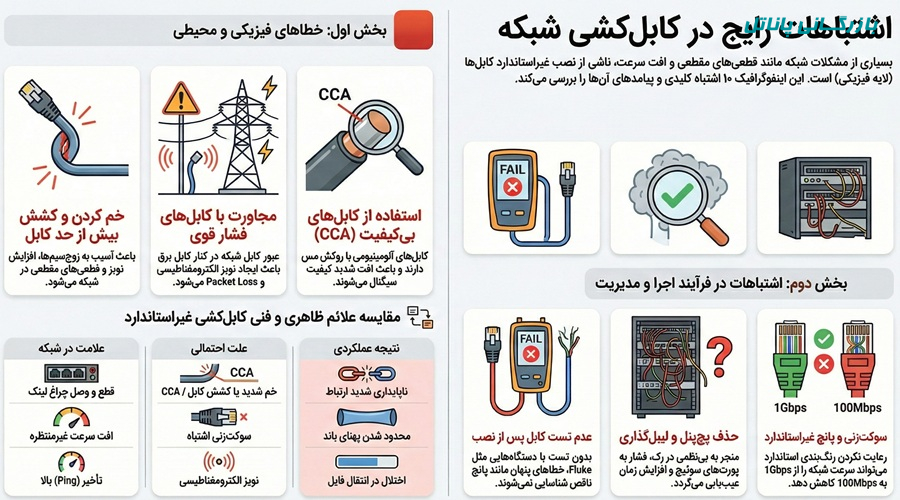

اشتباهات رایج در کابل کشی شبکه یکی از اصلی‌ترین دلایل افت سرعت، قطعی‌های مقطعی و ناپایداری ارتباط در بسیاری از سازمان‌ها و دفاتر کاری است. در بسیاری از موارد، مشکل از تجهیزات اکتیو نیست، بلکه از نصب غیراستاندارد کابل‌ها ناشی می‌شود. رعایت نکردن اصولی مثل شعاع خم مناسب، فاصله از کابل برق یا تست نکردن پس از نصب می‌تواند کیفیت کل شبکه را تحت تأثیر قرار دهد. در این مقاله، 10 اشتباهات رایج در کابل کشی شبکه را بررسی می‌کنیم تا بدانید چه خطاهایی باعث کاهش عملکرد شبکه می‌شوند و چگونه می‌توان از آن‌ها جلوگیری کرد.

1. خم کردن بیش از حد کابل

هر کابل شبکه دارای شعاع خم استاندارد است. خم کردن بیش از حد کابل باعث آسیب به ساختار داخلی زوج‌سیم‌ها و به‌هم خوردن نظم تاب آن‌ها می‌شود. این موضوع منجر به افزایش نویز و کاهش کیفیت انتقال داده و یکی از دلایل خرابی کابل شبکه خواهد شد.

در ظاهر ممکن است کابل سالم به نظر برسد، اما در عمل باعث افت سرعت یا ناپایداری لینک می‌شود. این اشتباه معمولاً در پشت رک‌ها یا هنگام عبور کابل از فضاهای تنگ رخ می‌دهد.

2. عبور کابل شبکه در کنار کابل برق

قرار دادن کابل شبکه در کنار کابل برق، مخصوصاً در مسیرهای طولانی، می‌تواند باعث ایجاد نویز الکترومغناطیسی شود. این نویز باعث افزایش Packet Loss و کاهش پایداری ارتباط می‌شود.

برای جلوگیری از این مشکل، مسیر کابل شبکه باید از کابل برق جدا باشد یا در صورت اجبار، از کابل‌های شیلددار استفاده شود. این اشتباه در پروژه‌های غیرحرفه‌ای بسیار رایج است.

3. استفاده از کابل بی‌کیفیت یا CCA

بسیاری از کابل‌های ارزان‌قیمت موجود در بازار دارای مغزی CCA (آلومینیوم روکش مس) هستند، نه مس خالص. این کابل‌ها مقاومت بالاتری دارند و در انتقال داده پایدار عملکرد ضعیف‌تری نشان می‌دهند.

استفاده از کابل بی‌کیفیت ممکن است در ابتدا مشکل ایجاد نکند، اما در بلندمدت باعث افت سرعت، ناپایداری لینک و حتی افزایش حرارت در کابل می‌شود. همیشه کابل با مغزی مس خالص و استاندارد معتبر تهیه کنید. شما باید تفاوت کابل cat6 با cat6a را بدانید.

مطابق نظر سایت computercablestore:

CCA cable is an acronym for Copper Clad Aluminum cables. The conductors in CCA wire are constructed using aluminum and then coated in copper. This process is significantly cheaper for the manufacturer, which means higher profits. Thus, it brings about a high amount of commercial benefit to the suppliers over their counterparts who sell the actual copper equivalents. But as with all kinds of business propositions, one party is always harmed.

کابل CCA مخفف کابل‌های آلومینیومی با روکش مس است. هادی‌های سیم CCA با استفاده از آلومینیوم ساخته شده و سپس با مس روکش می‌شوند. این فرآیند برای تولیدکننده به طور قابل توجهی ارزان‌تر است، که به معنای سود بیشتر است. بنابراین، سود تجاری زیادی را برای تأمین‌کنندگان نسبت به همتایان خود که معادل‌های مسی واقعی را می‌فروشند، به ارمغان می‌آورد. اما مانند همه انواع گزاره‌های تجاری، یک طرف همیشه آسیب می‌بیند.

4. رعایت نکردن شعاع خم استاندارد

علاوه بر خم شدید، حتی خم‌های مکرر و غیر اصولی نیز می‌توانند به ساختار کابل آسیب بزنند. کابل شبکه نباید با زاویه تند یا تحت فشار در گوشه‌ها عبور داده شود.

عدم رعایت شعاع خم استاندارد به‌مرور باعث کاهش کیفیت سیگنال می‌شود و در کابل‌های Cat6 و Cat6a حساسیت بیشتری دارد.

5. پانچ یا سوکت‌زنی غیراستاندارد

اگر ترتیب رنگ‌بندی در پانچ پچ پنل یا سوکت‌زنی RJ45 رعایت نشود، ارتباط به‌درستی برقرار نخواهد شد یا سرعت پایین‌تری خواهید داشت.

استفاده از ابزار غیراستاندارد یا پانچ ناقص باعث ایجاد اتصال ناپایدار می‌شود. حتی یک سیم که کامل در شیار IDC ننشسته باشد می‌تواند کل لینک را مختل کند. تست نهایی پس از نصب برای جلوگیری از این اشتباه ضروری است.

6. عدم تست کابل پس از نصب

یکی از رایج‌ترین اشتباهات در کابل‌کشی شبکه این است که پس از اتمام نصب، کابل‌ها تست نمی‌شوند. بسیاری از مشکلات مانند جابه‌جایی زوج‌سیم‌ها، قطعی داخلی یا پانچ ناقص، بدون تست مشخص نمی‌شوند.

ممکن است شبکه در ظاهر کار کند، اما با افت سرعت یا ناپایداری مواجه شود. استفاده از تستر کابل ساده یا حرفه‌ای (مانند Fluke) پس از نصب، از بروز مشکلات آینده جلوگیری می‌کند و کیفیت اجرای پروژه را تضمین می‌کند.

7. استفاده نکردن از پچ پنل در کابل‌کشی ساخت‌یافته

در برخی پروژه‌ها کابل‌ها مستقیماً به سوئیچ متصل می‌شوند و از پچ پنل استفاده نمی‌شود. این کار شاید در ابتدا ساده‌تر به نظر برسد، اما در آینده مدیریت شبکه را دشوار می‌کند.

نبود پچ پنل باعث بی‌نظمی، سخت شدن عیب‌یابی و افزایش فشار به پورت‌های سوئیچ می‌شود. در کابل‌کشی اصولی، پچ پنل نقش واسط استاندارد بین کابل‌های ثابت و تجهیزات اکتیو را دارد.

8. کشیدن کابل بیش از حد مجاز هنگام نصب

در زمان نصب، کشیدن کابل با فشار زیاد برای عبور از لوله یا داکت می‌تواند به مغزی داخلی آسیب بزند. این آسیب ممکن است بلافاصله مشخص نشود اما در عملکرد شبکه تأثیر بگذارد.

هر کابل دارای حداکثر میزان کشش مجاز است و عبور کابل باید با دقت انجام شود. استفاده از ابزار مناسب و جلوگیری از کشیدگی ناگهانی، طول عمر کابل را افزایش می‌دهد.

9. لیبل‌گذاری نکردن کابل‌ها

یکی از اشتباهات مدیریتی در کابل‌کشی شبکه، عدم شماره‌گذاری و لیبل‌گذاری کابل‌هاست. در زمان بروز مشکل، بدون لیبل باید تک‌تک کابل‌ها بررسی شوند که زمان‌بر و پرهزینه است.

لیبل‌گذاری صحیح در ابتدا زمان کمی می‌گیرد، اما در آینده فرآیند عیب‌یابی و توسعه شبکه را بسیار ساده‌تر می‌کند. این موضوع در شبکه‌های حتی کوچک نیز اهمیت دارد.

10. استفاده از کابل Indoor در فضای بیرونی

کابل‌های Indoor برای محیط‌های داخلی طراحی شده‌اند و در برابر نور خورشید، رطوبت و تغییرات شدید دما مقاوم نیستند. استفاده از آن‌ها در فضای بیرونی باعث ترک خوردن روکش و آسیب تدریجی کابل می‌شود.

در پروژه‌های بیرونی باید از کابل Outdoor یا مقاوم در برابر UV استفاده شود. انتخاب نادرست نوع کابل یکی از دلایل خرابی زودهنگام زیرساخت شبکه است.

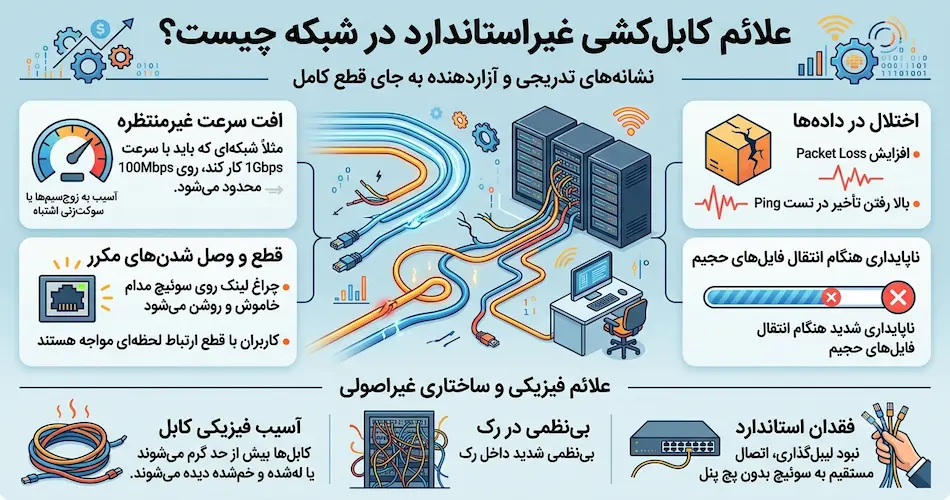

علائم کابل‌کشی غیراستاندارد در شبکه چیست؟

کابل‌کشی غیراستاندارد معمولاً خودش را به شکل قطعی کامل نشان نمی‌دهد، بلکه با نشانه‌های تدریجی و آزاردهنده بروز می‌کند. یکی از رایج‌ترین علائم، افت سرعت غیرمنتظره است؛ برای مثال شبکه‌ای که باید با سرعت 1Gbps کار کند، روی 100Mbps محدود می‌شود. این اتفاق معمولاً به دلیل آسیب یکی از زوج‌سیم‌ها یا سوکت‌زنی اشتباه رخ می‌دهد.

قطع و وصل شدن‌های مکرر نیز نشانه مهمی است. اگر چراغ لینک روی سوئیچ مدام خاموش و روشن می‌شود یا کاربران با قطع ارتباط لحظه‌ای مواجه هستند، احتمال وجود مشکل در کابل‌کشی زیاد است. افزایش Packet Loss، بالا رفتن تأخیر در تست Ping و ناپایداری هنگام انتقال فایل‌های حجیم نیز از دیگر علائم هشداردهنده محسوب می‌شوند.

در برخی موارد، کابل‌ها بیش از حد گرم می‌شوند یا در ظاهر له‌شده و خم‌شده دیده می‌شوند. نبود لیبل‌گذاری، بی‌نظمی شدید داخل رک و اتصال مستقیم کابل‌ها به سوئیچ بدون پچ پنل نیز می‌تواند نشان‌دهنده اجرای غیراصولی کابل‌کشی باشد. مشاهده این علائم به معنای آن است که زیرساخت نیاز به بررسی دقیق دارد.

چه زمانی باید کابل‌کشی شبکه را اصلاح یا تعویض کرد؟

اصلاح یا تعویض کابل‌کشی زمانی ضروری می‌شود که مشکلات شبکه به‌صورت مداوم تکرار شوند و با تعویض سوئیچ یا تجهیزات اکتیو برطرف نشوند. اگر افت سرعت، ناپایداری لینک یا قطعی‌های مقطعی به شکل دائمی وجود دارد، احتمال زیاد مشکل در لایه فیزیکی شبکه است.

در صورتی که کابل‌ها دچار آسیب فیزیکی، له‌شدگی یا پوسیدگی روکش شده باشند، معمولاً تعویض کامل توصیه می‌شود. همچنین اگر از کابل‌های CCA یا بی‌کیفیت در زیرساخت استفاده شده باشد، در بلندمدت اصلاح جزئی کافی نخواهد بود و بهتر است کابل‌کشی مجدد با کابل استاندارد انجام شود.

در پروژه‌هایی که سال‌ها از اجرای آن‌ها گذشته و نیاز به ارتقاء به سرعت‌های بالاتر (مثلاً 10Gbps) وجود دارد، ممکن است کابل‌کشی فعلی پاسخگو نباشد. در این شرایط، به‌جای اصلاح موضعی، اجرای کابل‌کشی جدید مطابق استانداردهای روز تصمیم منطقی‌تری خواهد بود.

نحوه کابل‌کشی شبکه به‌صورت اصولی

کابل‌کشی شبکه اگر از ابتدا به‌درستی و مطابق استاندارد اجرا شود، بسیاری از مشکلات بعدی مانند افت سرعت، قطعی یا نویز ایجاد نخواهد شد. اجرای اصولی کابل‌کشی به معنای رعایت ترتیب مراحل و توجه به جزئیات فنی است. به‌صورت خلاصه، مراحل استاندارد کابل‌کشی شبکه شامل موارد زیر است:

• طراحی مسیر کابل‌کشی: ابتدا باید مسیر عبور کابل‌ها مشخص شود تا از کنار کابل‌های برق عبور نکنند و کمترین خم و فشار به آن‌ها وارد شود.
• انتخاب کابل مناسب: بر اساس نیاز شبکه، کابل Cat6 یا Cat6a با مغزی مس خالص انتخاب شود. در محیط بیرونی حتماً از کابل Outdoor استفاده شود.
• عبور کابل از داکت یا سینی استاندارد: کابل‌ها نباید آزاد یا آویزان باشند. استفاده از داکت، سینی کابل یا لوله محافظ ضروری است.
• رعایت شعاع خم و کشش مجاز: هنگام نصب، کابل نباید بیش از حد خم یا کشیده شود.
• پانچ یا سوکت‌زنی استاندارد: رعایت دقیق ترتیب رنگ‌بندی (T568A یا T568B) در پچ پنل یا سوکت اهمیت زیادی دارد.
• لیبل‌گذاری کابل‌ها: هر کابل باید شماره‌گذاری شود تا در آینده عیب‌یابی آسان باشد.
• تست نهایی کابل‌ها: پس از اتمام کار، تمام لینک‌ها باید با تستر کابل بررسی شوند.

اجرای همین مراحل ساده اما استاندارد، زیرساختی پایدار و قابل توسعه ایجاد می‌کند. اگر می‌خواهید جزئیات کامل‌تر هر مرحله را بدانید، پیشنهاد می‌شود مقالات «تجهیزات مورد نیاز برای کابل کشی شبکه» و «نحوه کابل کشی شبکه» را نیز مطالعه کنید.

کلام پایانی

اشتباهات رایج در کابل‌کشی شبکه معمولاً ساده به نظر می‌رسند، اما تأثیر آن‌ها می‌تواند کل عملکرد شبکه را تحت‌تأثیر قرار دهد. از خم کردن بیش از حد کابل و عبور کنار برق گرفته تا استفاده از کابل بی‌کیفیت یا تست نکردن پس از نصب، همگی می‌توانند باعث افت سرعت، ناپایداری لینک و افزایش هزینه‌های نگهداری شوند. اجرای اصولی کابل‌کشی، استفاده از تجهیزات استاندارد و مستندسازی صحیح از ابتدا، باعث می‌شود شبکه‌ای پایدار، قابل توسعه و کم‌دردسر داشته باشید. پیشگیری در این مرحله بسیار کم‌هزینه‌تر از اصلاح زیرساخت در آینده خواهد بود.

سوالات متداول

• رایج‌ترین اشتباه در کابل‌کشی شبکه چیست؟

خم کردن بیش از حد کابل و عبور آن کنار کابل برق از شایع‌ترین اشتباهات هستند که باعث ایجاد نویز و کاهش کیفیت ارتباط می‌شوند.

• آیا کابل‌کشی غیراستاندارد واقعاً روی سرعت تأثیر می‌گذارد؟

بله. سوکت‌زنی اشتباه، استفاده از کابل CCA یا آسیب فیزیکی می‌تواند باعث افت سرعت از 1Gbps به 100Mbps یا ایجاد Packet Loss شود.

• آیا اصلاح کابل‌کشی قدیمی بهتر است یا تعویض کامل؟

اگر مشکل محدود به چند لینک باشد، اصلاح موضعی کافی است. اما در صورت استفاده از کابل بی‌کیفیت یا اجرای غیراستاندارد گسترده، تعویض کامل منطقی‌تر خواهد بود.
