نحوه اتصال پچ پنل به سوئیچ
دقیقه مطالعه
برای اتصال پچپنل به سوئیچ، ابتدا باید از سلامت پانچ شدن کابلهای پشتی پچپنل اطمینان حاصل کرد و سپس با استفاده از پچکوردهای استاندارد (متناسب با کتگوری شبکه، مانند Cat6)، ارتباط را برقرار نمود. در این فرایند، یک سر پچکورد به پورت پچپنل و سر دیگر به پورت متناظر در سوئیچ متصل میشود. رعایت نظم، عبور دادن کابلها از کابلمنیجر (Horizontal Manager) و لیبلگذاری دقیق پورتها، از آشفتگی داخل رک جلوگیری کرده و عیبیابی در آینده را بسیار سریع و آسان میکند. در اجرای حرفهای این اتصال، رعایت اصولی همچون هماهنگی شماره پورتها (مثلاً اتصال پورت ۱ پچپنل به پورت ۱ سوئیچ) و استفاده از بستهای ولکرو برای خوشهبندی کابلها ضروری است. اشتباهات رایجی مانند استفاده از پچکوردهای با طول نامناسب (بسیار بلند یا بیش از حد کشیده) یا نادیده گرفتن تست نهایی لینک (بررسی چراغ Link/Act)، میتواند منجر به افت سرعت یا آسیب فیزیکی به پورتهای گرانقیمت سوئیچ شود. با مستندسازی نقشه اتصالات و اطمینان از صحت تست پینگ پس از اتصال، زیرساخت شبکه پایدار و استاندارد باقی میماند.
| شماره | عنوان مرحله | اقدام اصلی | هدف و اهمیت |
|---|---|---|---|
| ۱ | آمادهسازی پچپنل | اطمینان از پانچ صحیح کابلهای پشتی و تست سلامت پورتها. | جلوگیری از انتقال خطاهای فیزیکی کابلکشی به سوئیچ. |
| ۲ | تعیین نقشه اتصال | مشخص کردن ارتباط هر پورت پچپنل با پورت متناظر در سوئیچ. | جلوگیری از سردرگمی و ایجاد نظم در مدیریت شبکه. |
| ۳ | انتخاب پچکورد مناسب | استفاده از پچکورد همرده (مثل Cat6) با طول استاندارد. | حفظ سرعت شبکه و جلوگیری از شلوغی یا کشیدگی کابل در رک. |
| ۴ | بررسی سوئیچ | کنترل روشن بودن و فعال بودن پورتهای سوئیچ. | اطمینان از آماده بودن تجهیزات اکتیو برای دریافت لینک. |
| ۵ | لیبلگذاری | شمارهگذاری پورتها روی پچپنل و سوئیچ طبق نقشه. | تسهیل فرایند عیبیابی و جابهجاییهای آینده. |
| ۶ | اتصال فیزیکی | وصل کردن پچکورد از پورت پچپنل به پورت مشخص در سوئیچ. | برقراری ارتباط الکتریکی و تکمیل لینک فیزیکی. |
| ۷ | مدیریت کابل (آرایش رک) | عبور کابلها از کابلمنیجر افقی و استفاده از بست ولکرو. | جلوگیری از بینظمی، فشار به پورتها و بهبود گردش هوا. |
| ۸ | بررسی چراغ لینک | کنترل روشن شدن LED پورت سوئیچ (Link/Act). | تأیید اولیه برقراری اتصال فیزیکی بین دو دستگاه. |
| ۹ | تست عملیاتی | اجرای دستور Ping یا چک کردن دریافت IP در سمت کلاینت. | تأیید نهایی صحت انتقال داده در کل مسیر شبکه. |

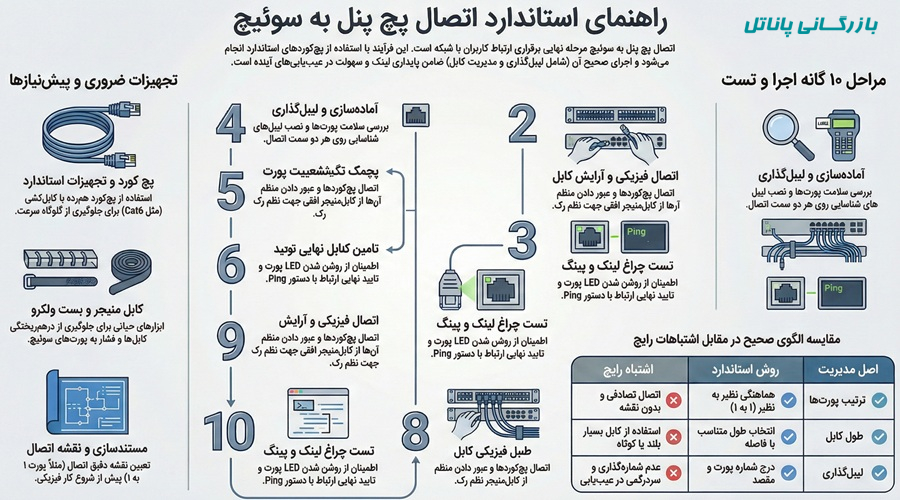

گام به گام نحوه اتصال پچ پنل به سوئیچ
اتصال پچ پنل به سوئیچ یعنی برقرار کردن ارتباط بین کابلهای خروجی کاربران (که روی پچ پنل پانچ شدهاند) و سوئیچ شبکه از طریق پچ کورد. این کار باید منظم، مستند و استاندارد انجام شود تا هم شبکه پایدار باشد و هم عیبیابی در آینده ساده بماند. مراحل زیر را بهترتیب اجرا کنید:
مرحله اول: بررسی آماده بودن پچ پنل
قبل از هر کاری مطمئن شوید کابلها روی پچ پنل بهدرستی پانچ شدهاند و تست سالم دارند. اگر آرایش پچ پنل ایراد داشته باشد، اتصال به سوئیچ هم نتیجه درستی نخواهد داشت.
مرحله دوم: تعیین نقشه اتصال پورتها
مشخص کنید هر پورت پچ پنل مربوط به کدام اتاق یا کاربر است و قرار است به کدام پورت سوئیچ متصل شود. این نقشه را روی کاغذ یا فایل مستند ثبت کنید تا در آینده دچار سردرگمی نشوید.
مرحله سوم: انتخاب پچ کورد مناسب
پچ کورد باید همرده یا بالاتر از کابلکشی شبکه باشد (مثلاً Cat6 برای شبکه Cat6). طول آن را متناسب با فاصله بین پچ پنل و سوئیچ انتخاب کنید تا نه کشیده باشد و نه اضافه طول داشته باشد.
مرحله چهارم: بررسی سلامت سوئیچ
سوئیچ را روشن کنید و مطمئن شوید پورتها سالم هستند. اگر سوئیچ مدیریتی است، تنظیمات پایه مانند فعال بودن پورتها را بررسی کنید.
مرحله پنجم: لیبلگذاری پورتها
قبل از اتصال کابلها، شماره پورت پچ پنل و پورت متناظر روی سوئیچ را مشخص و لیبلگذاری کنید. این کار در زمان عیبیابی بسیار حیاتی است.
مرحله ششم: اتصال سر اول پچ کورد به پچ پنل
یک سر پچ کورد را به پورت مشخصشده روی پچ پنل متصل کنید. مطمئن شوید کانکتور RJ45 کامل جا افتاده و صدای قفل شدن آن شنیده میشود.
مرحله هفتم: اتصال سر دوم پچ کورد به سوئیچ
سر دیگر پچ کورد را به پورت متناظر روی سوئیچ وصل کنید. از وارد کردن فشار اضافی یا خم کردن شدید کابل هنگام اتصال خودداری کنید. بهتر است که بهترین برند سوئیچ شبکه را انتخاب کنید.
مرحله هشتم: مدیریت کابل داخل رک
پس از اتصال چند پورت، کابلها را از کابل منیجر عبور دهید تا جلوی رک منظم باقی بماند. کابلها نباید آویزان باشند یا روی تجهیزات فشار وارد کنند.
مرحله نهم: بررسی چراغ لینک
بعد از اتصال، چراغ Link/Act روی پورت سوئیچ باید روشن شود. اگر چراغ روشن نشد، ابتدا پچ کورد را بررسی یا تعویض کنید و سپس مسیر کابل را چک نمایید.
مرحله دهم: تست عملی ارتباط شبکه
در نهایت از سمت یک کلاینت، اتصال شبکه را تست کنید (مثلاً دریافت IP یا اجرای دستور Ping). اگر ارتباط برقرار است، اتصال پچ پنل به سوئیچ بهدرستی انجام شده است.
تجهیزات موردنیاز برای اتصال پچ پنل به سوئیچ
برای اتصال پچ پنل به سوئیچ شبکه، برخلاف تصور بعضی افراد، تنها داشتن یک کابل شبکه کافی نیست. انتخاب تجهیزات مناسب نقش مهمی در پایداری لینک، جلوگیری از نویز و مدیریت منظم رک دارد. استفاده از پچ کورد استاندارد، رعایت طول مناسب کابل و بهکارگیری تجهیزات مدیریت کابل، باعث میشود اتصال بین پچ پنل و سوئیچ کاملاً پایدار و حرفهای اجرا شود. در ادامه، مهمترین تجهیزات موردنیاز برای این اتصال معرفی شده است.
- پچ کورد شبکه استاندارد: مهمترین قطعه در این اتصال، پچ کورد است. بهتر است از پچ کورد همرده با کابلکشی شبکه (مثلاً Cat6 یا Cat6a) استفاده شود تا گلوگاه سرعت ایجاد نشود. طول پچ کورد باید متناسب با فاصله بین پچ پنل و سوئیچ انتخاب شود.
- سوئیچ شبکه: سوئیچ باید از نظر تعداد پورت و سرعت (Fast Ethernet یا Gigabit) با نیاز شبکه هماهنگ باشد. همچنین سلامت پورتها پیش از اتصال باید بررسی شود.
- پچ پنل نصبشده در رک: پچ پنل باید قبلاً بهصورت استاندارد پانچ شده و داخل رک بهدرستی ثابت شده باشد تا اتصال بدون فشار یا کشیدگی انجام شود.
- کابل منیجر افقی: برای عبور منظم پچ کوردها بین پچ پنل و سوئیچ استفاده میشود و از درهمریختگی کابلها جلوگیری میکند.
- بست کمری یا ولکرو: برای مرتبسازی نهایی کابلها داخل رک کاربرد دارد و از آویزان شدن یا فشار به پورتها جلوگیری میکند.
- لیبل یا شمارهگذاری پورتها: برای مشخص بودن ارتباط هر پورت پچ پنل با پورت متناظر در سوئیچ ضروری است و فرآیند عیبیابی را ساده میکند.
استفاده از این تجهیزات باعث میشود اتصال پچ پنل به سوئیچ نهتنها از نظر فنی صحیح باشد، بلکه از نظر ظاهری و مدیریتی نیز استاندارد اجرا شود.
مدیریت استاندارد پورتها، لیبلگذاری و کابلکشی بین پچ پنل و سوئیچ
اتصال فیزیکی پچ پنل به سوئیچ تنها نیمی از کار است؛ بخش مهمتر، مدیریت صحیح این اتصال است. اگر پورتها بدون برنامه انتخاب شوند، کابلها بدون نظم عبور داده شوند یا لیبلگذاری انجام نشود، در آینده عیبیابی شبکه به کاری زمانبر و پرهزینه تبدیل خواهد شد. در این بخش، سه اصل مهم برای مدیریت حرفهای اتصال بین پچ پنل و سوئیچ را بررسی میکنیم.
مدیریت استاندارد پورتها در پچ پنل و سوئیچ
بهترین روش این است که ترتیب پورتهای پچ پنل با ترتیب پورتهای سوئیچ هماهنگ باشد. برای مثال، پورت 1 پچ پنل به پورت 1 سوئیچ، پورت 2 به پورت 2 و به همین ترتیب متصل شود. این روش سادهترین و شفافترین ساختار را ایجاد میکند.
در شبکههای بزرگتر که چند VLAN یا چند واحد سازمانی وجود دارد، میتوان پورتها را بهصورت گروهی تخصیص داد؛ مثلاً پورتهای 1 تا 12 برای واحد اداری، 13 تا 24 برای واحد مالی و… . مهم این است که این ساختار مستندسازی شود تا در زمان توسعه یا تغییرات شبکه، سردرگمی ایجاد نشود.
لیبلگذاری دقیق و استاندارد
لیبلگذاری باید هم روی پچ پنل و هم روی سوئیچ انجام شود. حداقل اطلاعاتی که باید درج شود شامل شماره پورت و مقصد آن (اتاق، میز کار یا دستگاه) است.
در پروژههای حرفهای، بهتر است از یک الگوی ثابت برای نامگذاری استفاده شود؛ مثلاً:
Rack1-PP1-12 → یعنی رک شماره 1، پچ پنل اول، پورت 12.
لیبلها باید خوانا، مقاوم و در محل مناسب نصب شوند. لیبلگذاری صحیح باعث میشود در زمان بروز قطعی یا جابهجایی کاربر، نیازی به تست تکتک کابلها نباشد.

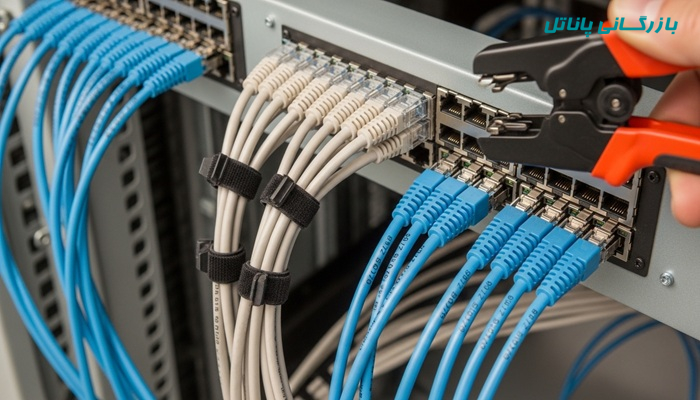

مدیریت و نظم کابلکشی بین پچ پنل و سوئیچ
کابلهای بین پچ پنل و سوئیچ (پچ کوردها) باید از کابل منیجر عبور داده شوند تا جلوی رک منظم باقی بماند. کابلها نباید آویزان باشند یا روی پورتها فشار وارد کنند.
بهتر است طول پچ کوردها یکسان و متناسب انتخاب شود تا ظاهر رک حرفهایتر باشد. استفاده از ولکرو بهجای بست پلاستیکی نیز توصیه میشود، زیرا در زمان تغییرات شبکه بهراحتی باز و بسته میشود و به کابل فشار نمیآورد.
همچنین رعایت شعاع خم استاندارد و جلوگیری از کشیدگی کابلها اهمیت زیادی دارد، زیرا فشار مداوم میتواند به پورت سوئیچ یا کانکتور RJ45 آسیب بزند.
اشتباهات رایج در اتصال پچ پنل به سوئیچ
اتصال پچ پنل به سوئیچ اگرچه از نظر فیزیکی ساده است، اما بیدقتی در همین مرحله میتواند باعث قطعیهای مقطعی، افت سرعت یا آشفتگی کامل در مدیریت شبکه شود. بسیاری از مشکلاتی که بعدها به «خرابی سوئیچ» یا «ایراد کابلکشی» نسبت داده میشوند، در واقع ناشی از اشتباهات ساده در زمان اتصال هستند. در ادامه مهمترین خطاهای رایج را بررسی میکنیم.
- اتصال بدون نقشه یا برنامه مشخص: وصل کردن پورتها بهصورت تصادفی یا بدون ثبت مستندات باعث میشود در زمان عیبیابی یا جابهجایی کاربران، پیدا کردن مسیر هر نود بسیار زمانبر شود.
- استفاده از پچ کورد نامناسب: استفاده از پچ کورد با کتگوری پایینتر از بستر شبکه (مثلاً Cat5 برای شبکه Cat6) میتواند باعث ایجاد گلوگاه سرعت شود. همچنین پچ کورد بیکیفیت ممکن است موجب قطعی یا نویز شود.
- انتخاب طول نامناسب پچ کورد: پچ کورد بیش از حد بلند باعث بینظمی و اختلال در گردش هوا داخل رک میشود و پچ کورد بیش از حد کوتاه به پورتها فشار وارد میکند.
- عدم لیبلگذاری پورتها: اگر بین پچ پنل و سوئیچ لیبلگذاری انجام نشود، در آینده برای تشخیص هر مسیر باید تکتک کابلها بررسی شوند که زمان و هزینه نگهداری را افزایش میدهد.
- فشار یا کشیدگی روی پورت سوئیچ: آویزان بودن کابلها یا بستن بیش از حد بستها میتواند به پورت سوئیچ یا کانکتور RJ45 آسیب بزند و باعث قطعیهای متناوب شود.
- بیتوجهی به تست نهایی لینک: روشن شدن چراغ لینک بهتنهایی کافی نیست. باید ارتباط عملی شبکه (دریافت IP یا Ping) نیز بررسی شود تا از صحت کامل اتصال اطمینان حاصل گردد.
کلام پایانی
اتصال پچ پنل به سوئیچ تنها وصل کردن چند کابل ساده نیست، بلکه بخشی مهم از مدیریت صحیح زیرساخت شبکه محسوب میشود. انتخاب پچ کورد مناسب، رعایت نظم در تخصیص پورتها، لیبلگذاری دقیق و مدیریت کابل داخل رک، همگی در پایداری و قابلیت توسعه شبکه نقش دارند. اجرای اصولی این مرحله باعث میشود عیبیابی سریعتر انجام شود، احتمال قطعی کاهش یابد و رک شبکه ساختاری منظم و حرفهای داشته باشد. با رعایت نکاتی که در این مقاله بررسی شد، میتوان اتصال پچ پنل به سوئیچ را بهصورت استاندارد انجام داد و از عملکرد پایدار شبکه در بلندمدت اطمینان حاصل کرد.
سوالات متداول
نحوه اتصال پچ پنل به سوئیچ دقیقاً چگونه است؟
برای اتصال پچ پنل به سوئیچ باید از پچ کورد استاندارد استفاده شود. یک سر پچ کورد به پورت موردنظر روی پچ پنل و سر دیگر به پورت متناظر روی سوئیچ متصل میشود. سپس باید روشن شدن چراغ لینک و برقراری ارتباط شبکه بررسی گردد.
آیا ترتیب اتصال پورتهای پچ پنل به سوئیچ اهمیت دارد؟
بله. بهترین روش این است که ترتیب پورتها منظم و مستند باشد (مثلاً پورت 1 به پورت 1). این کار عیبیابی و مدیریت شبکه را در آینده بسیار سادهتر میکند.
برای اتصال پچ پنل به سوئیچ از چه نوع کابلی باید استفاده کرد؟
باید از پچ کورد همرده یا بالاتر از بستر کابلکشی استفاده شود (مثلاً Cat6 برای شبکه Cat6). استفاده از کابل با کتگوری پایینتر میتواند باعث کاهش سرعت یا ایجاد گلوگاه در شبکه شود.
