رنگ بندی پچ پنل شبکه
دقیقه مطالعه
رنگ بندی پچ پنل شبکه یکی از اصول مهم در طراحی و مدیریت شبکههای ساختیافته است که اغلب نادیده گرفته میشود، اما تأثیر مستقیمی بر نظم، عیبیابی و توسعه شبکه دارد. زمانی که تعداد کابلها و پورتها در رک افزایش پیدا میکند، نبود یک سیستم رنگبندی مشخص میتواند باعث سردرگمی، خطای انسانی و اتلاف زمان شود. با استفاده اصولی از رنگها، میتوان نوع کاربری هر اتصال، لینکهای حیاتی، مسیرهای مدیریتی و ارتباطات عادی را بهسادگی تفکیک کرد. در این مقاله، مفهوم رنگبندی پچ پنل، کاربرد هر رنگ، اهمیت آن در مدیریت شبکه، تفاوت استفاده در شبکههای کوچک و سازمانی و اشتباهات رایج در این زمینه بررسی میشود تا دید روشنی برای پیادهسازی صحیح آن داشته باشید.

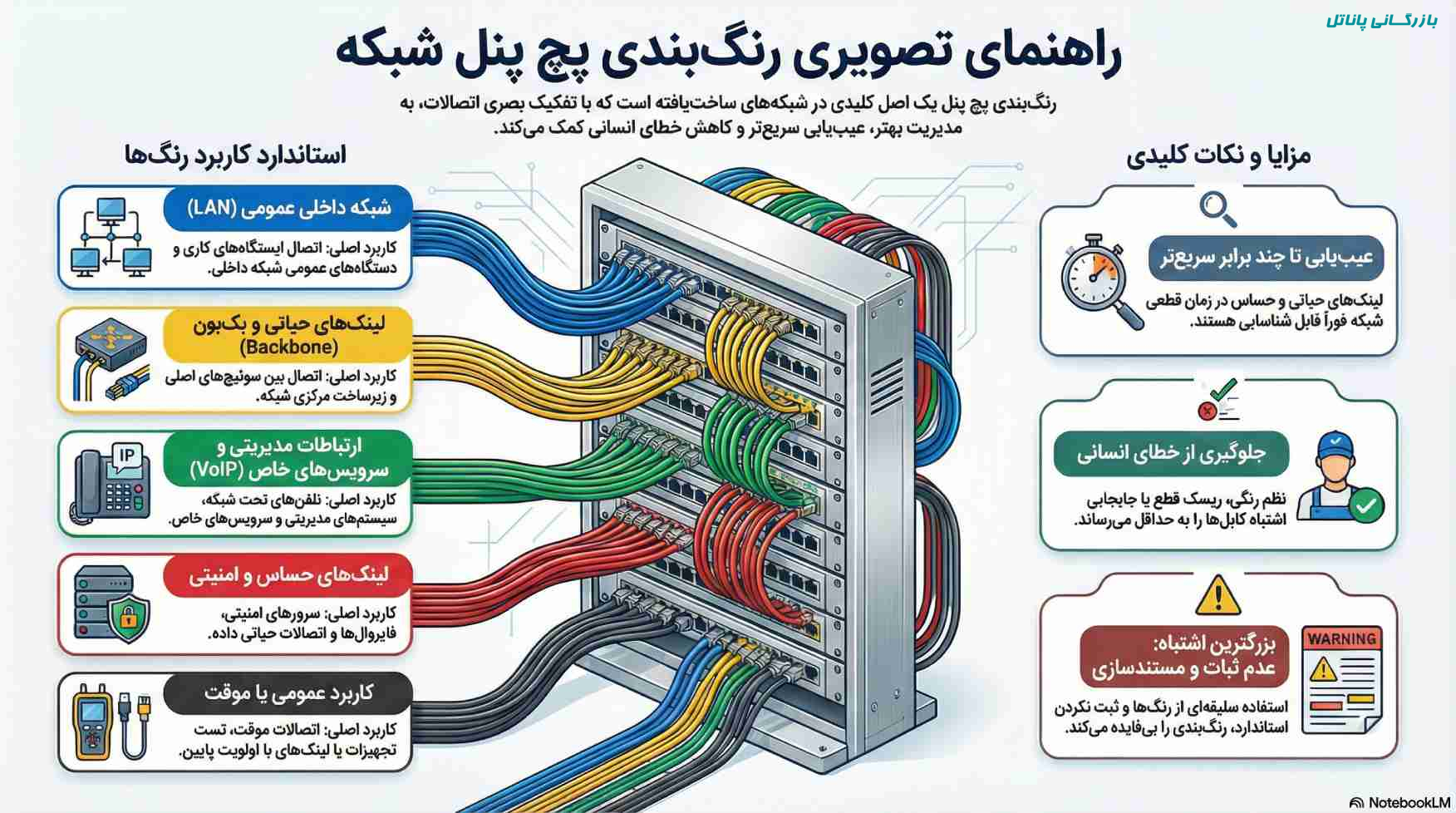

رنگبندی پچ پنل شبکه و کاربرد هر رنگ
رنگبندی پچ پنل شبکه روشی کاربردی برای تفکیک مسیرهای ارتباطی و مدیریت بهتر شبکه است. در این روش، هر رنگ معنی مشخصی دارد و نشان میدهد آن پورت یا پچ پنل دقیقاً چه نقشی در شبکه ایفا میکند. در ادامه، رایجترین رنگها و کاربرد هرکدام را بررسی میکنیم.
| رنگ پچ پنل | کاربرد اصلی | توضیح |
|---|---|---|
| آبی | شبکه داخلی (LAN) | برای ارتباطات عمومی کاربران و تجهیزات معمول شبکه استفاده میشود و رایجترین رنگ در پچ پنلهاست. |
| زرد | لینکهای حیاتی و بکبون | مخصوص مسیرهای مهم بین سوئیچها، رکها یا طبقات که قطع آنها باعث اختلال شبکه میشود. |
| سبز | ارتباطات مدیریتی و سرویسهای خاص | برای مانیتورینگ، VoIP و مسیرهای کنترلی شبکه بهکار میرود. |
| قرمز | لینکهای حساس و امنیتی | نشاندهنده اتصالهای بحرانی که نباید بدون هماهنگی تغییر داده شوند. |
| مشکی / خاکستری | کاربرد عمومی یا موقت | برای شبکههای بدون استاندارد رنگ مشخص یا مسیرهای غیربحرانی استفاده میشود. |
- رنگ آبی: رنگ آبی متداولترین رنگ در پچ پنلهای شبکه است و معمولاً برای ارتباطات عمومی شبکه داخلی (LAN) استفاده میشود. این رنگ اغلب به پورتهایی اختصاص دارد که کاربران عادی، سیستمهای اداری و تجهیزات عمومی شبکه به آن متصل هستند. استفاده از رنگ آبی باعث میشود مسیرهای معمول شبکه بهسرعت قابل شناسایی باشند.
- رنگ زرد: پچ پنل یا پورتهای زرد معمولاً برای لینکهای حیاتی و بکبون شبکه در نظر گرفته میشوند. این رنگ نشاندهنده مسیرهایی است که نقش مهمی در انتقال داده بین سوئیچها، رکها یا طبقات مختلف دارند. زرد بودن این مسیرها به مدیر شبکه هشدار میدهد که تغییر یا قطع آنها میتواند اختلال جدی ایجاد کند.
- رنگ سبز: رنگ سبز اغلب برای ارتباطات مدیریتی یا سرویسهای خاص مانند مانیتورینگ، VoIP یا تجهیزات مدیریتی شبکه استفاده میشود. این رنگ کمک میکند مسیرهای کنترلی و مدیریتی از ترافیک عادی کاربران تفکیک شوند.
- رنگ قرمز: قرمز نشاندهنده لینکهای بسیار حساس یا امنیتی است. این رنگ معمولاً برای اتصالهای بحرانی، مسیرهای امنیتی یا شبکههایی استفاده میشود که نباید بدون هماهنگی تغییر داده شوند. دیدن رنگ قرمز بهنوعی هشدار برای احتیاط بیشتر است.
- رنگ مشکی یا خاکستری: این رنگها کاربرد عمومی دارند و معمولاً در شبکههایی استفاده میشوند که استاندارد رنگبندی مشخصی ندارند یا برای مسیرهای موقت و غیربحرانی در نظر گرفته شدهاند.
در مقاله راهنمای خرید پچ پنل شبکه هم گفتیم که مهمتر از خود رنگها، ثبات در استفاده از رنگبندی و مستندسازی آن در کل شبکه است؛ چون همین نظم ساده، مدیریت و عیبیابی شبکه را چند برابر آسانتر میکند.
اهمیت رنگبندی پچ پنل شبکه و دلیل استفاده از آن
رنگبندی پچ پنل شبکه فقط یک موضوع ظاهری یا سلیقهای نیست، بلکه یکی از اصول مهم در مدیریت صحیح شبکههای ساختیافته محسوب میشود. زمانی که تعداد پورتها، تجهیزات و مسیرهای ارتباطی در یک رک افزایش پیدا میکند، تشخیص سریع هر اتصال بدون یک سیستم مشخص تقریباً غیرممکن میشود. رنگبندی به مدیر شبکه کمک میکند تا تنها با یک نگاه، نوع کاربری هر پورت و مسیر ارتباطی را تشخیص دهد و از بروز خطاهای انسانی جلوگیری کند.
یکی از مهمترین دلایل استفاده از رنگبندی، کاهش زمان عیبیابی است. در شبکههایی که رنگبندی اصولی دارند، پیدا کردن لینکهای حیاتی، مسیرهای مدیریتی یا ارتباطات حساس بسیار سریعتر انجام میشود. این موضوع بهویژه در زمان بروز قطعی یا اختلال شبکه اهمیت زیادی دارد. علاوه بر این، رنگبندی منظم باعث میشود تغییرات و توسعه شبکه با ریسک کمتری انجام شود، زیرا احتمال جابهجایی یا قطع اشتباه کابلها به حداقل میرسد.
از طرف دیگر، رنگبندی پچ پنل باعث مستندسازی بهتر شبکه میشود و هماهنگی بین اعضای تیم فنی را افزایش میدهد. وقتی یک الگوی رنگی مشخص در کل شبکه رعایت شود، حتی افراد جدید نیز میتوانند سریعتر با ساختار شبکه آشنا شوند. در مجموع، رنگبندی اصولی پچ پنل، نظم، امنیت و بهرهوری شبکه را بهطور قابلتوجهی افزایش میدهد.

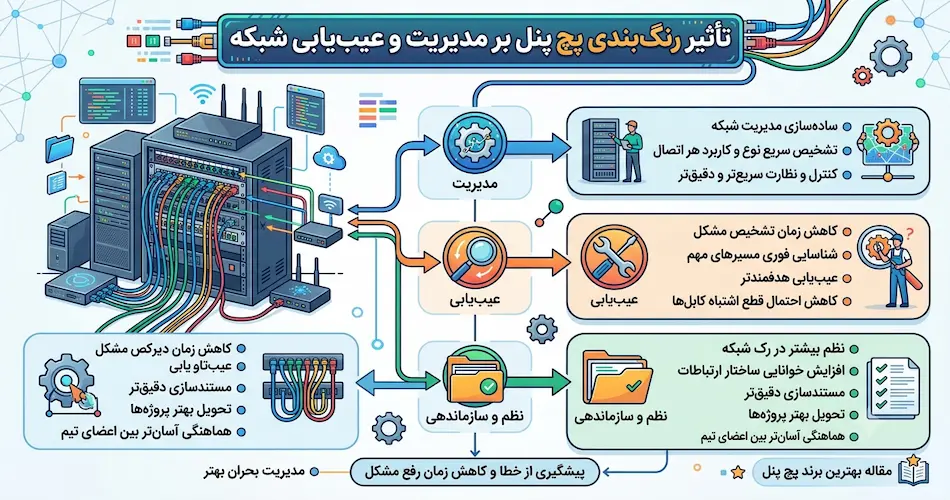

تأثیر رنگبندی پچ پنل بر مدیریت و عیبیابی شبکه
رنگبندی پچ پنل شبکه نقش مهمی در سادهسازی مدیریت و افزایش سرعت عیبیابی شبکه دارد، بهخصوص در محیطهایی که تعداد پورتها و تجهیزات شبکه زیاد است. زمانی که هر مسیر ارتباطی با رنگ مشخصی تعریف شده باشد، مدیر شبکه میتواند بدون بررسی مستندات پیچیده یا تستهای زمانبر، نوع و کاربرد هر اتصال را تنها با مشاهده رنگ آن تشخیص دهد. این موضوع باعث میشود کنترل و نظارت بر شبکه بسیار سریعتر و دقیقتر انجام شود.
در فرآیند عیبیابی، رنگبندی اصولی میتواند زمان تشخیص مشکل را به شکل قابلتوجهی کاهش دهد. بهعنوان مثال، وقتی لینکهای حیاتی یا بکبون شبکه با رنگی مشخص علامتگذاری شده باشند، در زمان قطعی یا افت کیفیت ارتباط، مسیرهای مهم فوراً شناسایی میشوند و بررسیها هدفمندتر پیش میرود. همچنین احتمال قطع اشتباه کابلهای حساس در حین تعمیر یا جابهجایی تجهیزات به حداقل میرسد.
از منظر مدیریت بلندمدت، رنگبندی پچ پنل باعث نظم بیشتر در رک شبکه و افزایش خوانایی ساختار ارتباطات میشود. این نظم به مستندسازی دقیقتر، تحویل بهتر پروژهها و هماهنگی آسانتر بین اعضای تیم فنی کمک میکند. در نتیجه، رنگبندی صحیح نهتنها مدیریت روزمره شبکه را سادهتر میکند، بلکه در شرایط بحرانی نیز نقش کلیدی در کاهش خطا و زمان رفع مشکل دارد. در ادامه می توانید مقاله بهترین برند پچ پنل را هم مطالعه کنید.

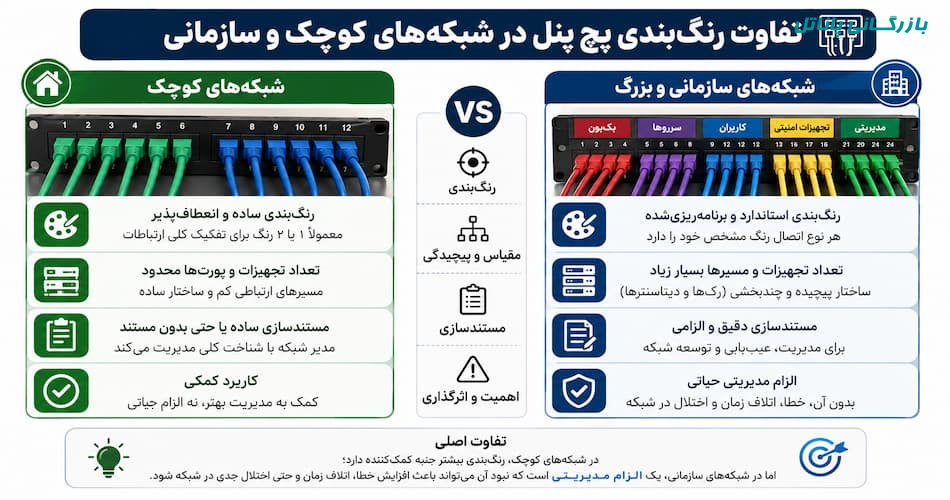

تفاوت رنگبندی پچ پنل در شبکههای کوچک و سازمانی
رنگبندی پچ پنل در شبکههای کوچک معمولاً سادهتر و با انعطاف بیشتری انجام میشود، زیرا تعداد تجهیزات، پورتها و مسیرهای ارتباطی محدود است. در این نوع شبکهها، اغلب از یک یا دو رنگ مشخص برای تفکیک کلی ارتباطات استفاده میشود؛ مثلاً یک رنگ برای شبکه داخلی کاربران و یک رنگ دیگر برای تجهیزات خاص مانند مودم یا دوربینها. در بسیاری از موارد، حتی مستندسازی پیچیدهای هم وجود ندارد و مدیر شبکه با اتکا به شناخت کلی از ساختار شبکه، مدیریت را انجام میدهد.
در مقابل، در شبکههای سازمانی و بزرگ، رنگبندی پچ پنل نقش حیاتیتری دارد و بهصورت کاملاً برنامهریزیشده پیادهسازی میشود. در این شبکهها معمولاً برای هر نوع اتصال، رنگ مشخصی تعریف میشود؛ مانند رنگ جداگانه برای بکبون، شبکه کاربران، سرورها، تجهیزات امنیتی و مسیرهای مدیریتی. این تفکیک رنگی باعث میشود در رکهای شلوغ و دیتاسنترها، تشخیص مسیرها سریع و بدون خطا انجام شود.
تفاوت اصلی این دو رویکرد در مقیاس، حساسیت و نیاز به نظم است. در شبکههای کوچک، رنگبندی بیشتر جنبه کمککننده دارد، اما در شبکههای سازمانی، یک الزام مدیریتی محسوب میشود که نبود آن میتواند باعث افزایش خطا، اتلاف زمان و حتی اختلال جدی در شبکه شود.
اشتباهات رایج در رنگبندی پچ پنل شبکه
رنگبندی پچ پنل شبکه اگر بهدرستی انجام نشود، نهتنها کمکی به مدیریت شبکه نمیکند، بلکه میتواند باعث سردرگمی و افزایش خطا شود. یکی از رایجترین اشتباهات، استفاده نامنظم و سلیقهای از رنگها است. زمانی که هر تکنسین بر اساس نظر شخصی خود از رنگ متفاوتی استفاده کند، بعد از مدتی هیچ الگوی مشخصی در شبکه وجود نخواهد داشت و رنگبندی عملاً بیمعنی میشود.
اشتباه رایج دیگر، عدم مستندسازی رنگبندی است. حتی اگر رنگها بهدرستی انتخاب شوند، اما معنا و کاربرد هر رنگ در مستندات شبکه ثبت نشود، در زمان تحویل پروژه یا تغییر نیروی فنی، مشکلات زیادی به وجود میآید. از طرف دیگر، استفاده بیش از حد از رنگهای مختلف نیز میتواند نتیجه معکوس داشته باشد؛ بهطوری که بهجای نظم، باعث پیچیدگی و کاهش خوانایی رک شبکه شود.
یکی دیگر از خطاهای متداول، عدم تفکیک لینکهای حیاتی از مسیرهای عادی است. زمانی که بکبون شبکه یا اتصالهای حساس با رنگهای عمومی مشخص شوند، احتمال قطع یا جابهجایی اشتباه آنها افزایش مییابد. در نهایت، بیتوجهی به توسعه آینده شبکه و انتخاب رنگبندی بدون برنامهریزی، باعث میشود با گسترش شبکه، ساختار رنگی بههم بریزد و مدیریت آن دشوارتر شود.
کلام پایانی
رنگبندی پچ پنل شبکه یکی از سادهترین اما مؤثرترین روشها برای ایجاد نظم، کاهش خطا و افزایش سرعت مدیریت شبکه است. با تعریف درست رنگها و استفاده یکپارچه از آنها، شناسایی مسیرهای ارتباطی، لینکهای حیاتی و پورتهای حساس بسیار سریعتر انجام میشود. این موضوع در عیبیابی، توسعه و نگهداری شبکه نقش مهمی دارد و از بروز اشتباهات انسانی جلوگیری میکند. مهمتر از انتخاب خود رنگها، ثبات در اجرای رنگبندی و مستندسازی آن در کل شبکه است. رعایت اصول رنگبندی پچ پنل شبکه، شبکهای حرفهایتر، امنتر و قابلمدیریتتر ایجاد میکند.
سوالات متداول
آیا رنگبندی پچ پنل شبکه استاندارد جهانی مشخصی دارد؟
خیر، برای رنگبندی پچ پنل شبکه استاندارد اجباری و جهانی واحدی وجود ندارد. با این حال، بسیاری از سازمانها و دیتاسنترها از الگوهای رایج و قراردادی استفاده میکنند. مهمترین اصل، انتخاب یک الگوی مشخص و پایبندی کامل به آن در کل شبکه است.
آیا رنگ پچ پنل روی عملکرد یا سرعت شبکه تأثیر دارد؟
خیر، رنگ پچ پنل یا پچکورد هیچ تأثیری بر سرعت، کیفیت یا عملکرد شبکه ندارد. رنگبندی صرفاً برای مدیریت بهتر، کاهش خطا و تسهیل عیبیابی استفاده میشود و جنبه فنی در انتقال داده ندارد.
در شبکههای کوچک هم لازم است رنگبندی پچ پنل رعایت شود؟
در شبکههای کوچک الزام نیست، اما توصیه میشود. حتی استفاده از دو یا سه رنگ مشخص میتواند نظم شبکه را بیشتر کرده و در آینده، هنگام توسعه یا عیبیابی، از سردرگمی و اشتباه جلوگیری کند.
