آموزش نصب پچ پنل شبکه
دقیقه مطالعه
| موضوع | توضیح کوتاه | نکته کلیدی |
|---|---|---|
| تجهیزات موردنیاز | شامل پچپنل، رک، کابل، آچار پانچ، تستر و ابزار مدیریت کابل | همه تجهیزات باید همرده کابل باشند |
| مراحل نصب | شامل ۱۰ گام از انتخاب محل نصب تا تست نهایی | انتخاب استاندارد رنگبندی یکسان بسیار مهم است |
| نکات مهم | جلوگیری از باز شدن بیش از حد تاب زوجها، فشار کابل و مسیر نامناسب | رعایت استاندارد باعث کاهش نویز و خطا میشود |
| اشتباهات رایج | پانچ ناقص، برش بیش از حد، انتخاب استاندارد متفاوت و مسیر کابل اشتباه | این اشتباهات باعث افت سرعت و قطعی میشوند |
| تست نهایی | بررسی ترتیب پینها، شورت، اوپن و کراس | مرحله ضروری برای تایید کیفیت نصب |
نصب پچپنل شبکه اگر بهصورت اصولی انجام شود، باعث افزایش پایداری، کاهش خطا، مدیریت بهتر کابلها و سرعت بیشتر در عیبیابی میشود. در این مطلب، مراحل کامل نصب پچ پنل شبکه از انتخاب محل مناسب تا پانچ، تست نهایی و نکات مهمی که باید رعایت کنید، بهصورت کاملاً کاربردی توضیح داده شده است.
تجهیزات مورد نیاز برای نصب پچ پنل شبکه
برای نصب صحیح و استاندارد پچ پنل شبکه، باید مجموعهای از ابزارها و تجهیزات حرفهای در اختیار داشته باشید تا هم فرآیند نصب سریع باشد و هم در آینده با مشکلی مثل نویز، قطعی یا اتصالات ضعیف مواجه نشوید. اصلیترین تجهیزات شامل موارد زیر هستند:
- پچ پنل (Patch Panel): مدلهای 12، 24 یا 48 پورت که بسته به تعداد خطوط شبکه انتخاب میشود.
- رک شبکه (Rack): پچ پنل روی رک نصب میشود؛ رک دیواری یا ایستاده بسته به پروژه انتخاب میشود.
- کابل شبکه (CAT5e، CAT6 یا CAT6a): کابلهای اصلی که از اتاقها یا مسیرهای مختلف وارد رک شده و روی پچ پنل پانچ میشوند.
- آچار پانچ (Punch Down Tool): برای پانچ کردن رشتههای کابل روی پچ پنل و ایجاد اتصال استاندارد.
- کاتر و استریپر کابل: برای برش دقیق کابل و جدا کردن روکش بدون آسیب به زوجها.
- تستر شبکه (LAN Tester): برای بررسی صحت اتصال تمام پورتها پس از پایان نصب.
- سینی کابل یا نردبان کابل (Cable Management): جهت نظمدهی به کابلها در رک و جلوگیری از خم شدن تیز یا فشار.
- آچار آلن یا پیچگوشتی: برای نصب پچ پنل روی رک (بسته به نوع پیچها).
- چسب لیبل یا برچسبگذار (Label Maker): برای شمارهگذاری پورتها و مدیریت بهتر کابلها.
- کیستون مناسب (در صورت انتخاب پچ پنل کیستونی): اگر پچ پنل شما از نوع ماژولار است، برای هر پورت باید کیستون جداگانه نصب شود.
مراحل گام به گام آموزش نصب پچ پنل شبکه
نصب پچ پنل شبکه یکی از مراحل حساس در راهاندازی زیرساخت ارتباطی است و اجرای صحیح آن نقش قابل توجهی در نظم رک، کاهش نویز، مدیریت کابلها و جلوگیری از قطعیهای احتمالی دارد. در ادامه، مراحل نصب به صورت گامبهگام و استاندارد ارائه شده است.
| گام | عنوان مرحله | توضیح خلاصه |
|---|---|---|
| 1 | انتخاب محل نصب پچپنل در رک | تعیین موقعیت مناسب در رک و درنظرگرفتن فضای مدیریت کابل در بالا یا پایین. |
| 2 | آمادهسازی رک و ابزارهای لازم | ثابتبودن رک و آمادهکردن ابزارهایی مانند آچار پانچ، استریپر و پیچگوشتی. |
| 3 | نصب و فیکسکردن پچپنل روی رک | قرار دادن پچپنل در یونیت مورد نظر و محکمکردن آن با پیچومهرههای استاندارد. |
| 4 | ورود کابلهای شبکه به داخل رک | عبور دادن کابلها از مسیر مشخص و استفاده از سینی یا نردبان کابل برای حفظ نظم. |
| 5 | تنظیم طول کابلها و برش استاندارد | اندازهگیری دقیق طول مورد نیاز و برش کابل با مقداری اضافه برای تغییرات آینده. |
| 6 | لختکردن روکش کابل و آمادهسازی زوجها | لختکردن ۳ تا ۵ سانتیمتر از کابل و جداسازی زوجها بدون بازکردن بیش از حد تاب. |
| 7 | انتخاب استاندارد رنگبندی | انتخاب استاندارد T568A یا T568B و رعایت یکپارچگی آن در تمام شبکه. |
| 8 | پانچکردن رشتهها روی پچپنل | قرار دادن رشتهها در شیارها و پانچ دقیق آنها برای ایجاد اتصال کامل و استاندارد. |
| 9 | بررسی نهایی و نظمدهی کابلها | بررسی سلامت پانچها و مرتبسازی کابلها با ابزارهای مدیریت کابل. |
| 10 | تست نهایی با تستر شبکه | کنترل تمام پورتها با تستر برای اطمینان از صحت اتصالات و رفع خطاهای احتمالی. |
گام اول: انتخاب محل مناسب برای نصب پچ پنل در رک
در ابتدا باید محل دقیق نصب پچ پنل در رک مشخص شود. معمولاً پچ پنل در بخش بالایی سوئیچها قرار میگیرد تا مدیریت کابلها آسانتر باشد. همچنین باید فضای کافی برای استفاده از ابزارهای مدیریت کابل مانند سینی یا نگهدارنده کابل در بالا یا پایین پچ پنل در نظر گرفته شود.
گام دوم: آمادهسازی رک و ابزارهای مورد نیاز
پیش از شروع نصب، رک باید کاملاً ثابت و قابل دسترس باشد. ابزارهای لازم شامل پیچگوشتی یا آچار آلن، پیچومهرههای مخصوص رک، آچار پانچ، استریپر کابل و تستر شبکه باید از پیش آماده شود تا فرآیند نصب بدون وقفه انجام گیرد.
نکات چیدمان و تهویه رک در نحوه آرایش رک سرور توضیح داده شدهاست.
گام سوم: نصب و محکمکردن پچ پنل روی رک
پچ پنل در یونیت انتخابشده قرار داده شده و با پیچومهرههای استاندارد به رک متصل میشود. لازم است پچ پنل در جای خود کاملاً محکم و بدون لقی بسته شود، زیرا پس از کامل شدن نصب، تعداد زیادی کابل به آن متصل خواهد شد.
گام چهارم: ورود کابلهای شبکه به داخل رک
کابلهایی که از مسیرهای مختلف وارد رک میشوند باید از مسیر مناسب عبور داده شوند. استفاده از سینی کابل یا نردبان کابل برای جلوگیری از آویزان شدن کابلها و حفظ نظم توصیه میشود. در این مرحله نیازی به برش کابلها نیست و فقط مسیر کلی آنها مشخص میشود.
گام پنجم: تنظیم طول کابلها و برش استاندارد
برای هر کابل، طول مناسب باید تا پشت پچ پنل اندازهگیری شود. مقداری اضافه کابل نیز برای تغییرات احتمالی آینده در نظر گرفته میشود. سپس کابلها بر اساس محل قرارگیری هر پورت برش خورده و به صورت منظم دستهبندی میشوند.
گام ششم: لختکردن روکش کابل و آمادهسازی زوجها
روکش اصلی کابل به اندازه ۳ تا ۵ سانتیمتر برداشته شده و زوجهای رنگی بدون آسیب جداسازی میشوند. تاب زوجها باید فقط در حد لازم باز شود، زیرا باز شدن بیش از اندازه باعث کاهش کیفیت سیگنال و افزایش نویز میشود.
میتوانید برای تهیه و انتخاب ابزار لازم به تجهیزات مورد نیاز برای کابل کشی شبکه مراجعه کنید.
گام هفتم: انتخاب استاندارد رنگبندی و چیدمان رشتهها
پچ پنلها معمولاً دارای دو استاندارد T568A و T568B هستند. انتخاب یکی از این استانداردها و رعایت یکپارچه آن در کل شبکه ضروری است. بر اساس استاندارد انتخابشده، رشتههای کابل روی شیارهای مخصوص همان پورت قرار داده میشوند.
گام هشتم: پانچکردن کابلها روی پچ پنل
با استفاده از آچار پانچ، رشتههای هر زوج به شکل عمودی و با فشار یکنواخت درون شیارهای پچ پنل قرار میگیرند تا اتصال استاندارد و کامل ایجاد شود. در صورت باقیماندن اضافه سیم، باید آن بخش بهطور دقیق کوتاه شود.
گام نهم: بررسی نهایی و نظمدهی به کابلها
پس از پانچ، تمام اتصالات از نظر قرارگیری صحیح رشتهها، عدم بیرونزدگی و سلامت شیارها بررسی میشود. سپس کابلها با استفاده از ابزارهای مدیریت کابل، بهصورت منظم مرتبسازی و فیکس میشوند.
گام دهم: تست نهایی با تستر شبکه
در آخرین مرحله، خروجی هر پورت پچ پنل با تستر شبکه بررسی میشود تا اطمینان حاصل شود که ترتیب پینها صحیح بوده و هیچ موردی مانند شورت، اوپن یا اشتباه در کراس وجود ندارد.
نکات مهم هنگام نصب پچ پنل شبکه
نصب پچ پنل اگرچه در ظاهر ساده به نظر میرسد، اما رعایت چند نکته اساسی باعث میشود شبکه در آینده بدون نویز، قطعی و بینظمی کار کند. رعایت نکات زیر باعث میشود پچ پنل استاندارد، منظم و پایدار نصب شود:
- انتخاب پچپنل و کابلهای همرده (CAT5e، CAT6 یا CAT6a)
- استفاده از یک استاندارد رنگبندی ثابت در کل شبکه
- جلوگیری از خم تند یا کشش بیش از حد کابلها
- باز نکردن بیش از حد تاب زوجهای کابل
- پانچ کامل و استاندارد تمام رشتهها بدون باقیماندن سیم اضافه
- استفاده از ابزارهای مدیریت کابل برای نظمدهی داخل رک
- جلوگیری از عبور کابلها نزدیک منابع برق یا نویز
- تست نهایی تمام پورتها پس از پایان نصب
برای اطلاعات فنی در مورد نصب پریز به نحوه نصب پریز شبکه مراجعه نمایید.

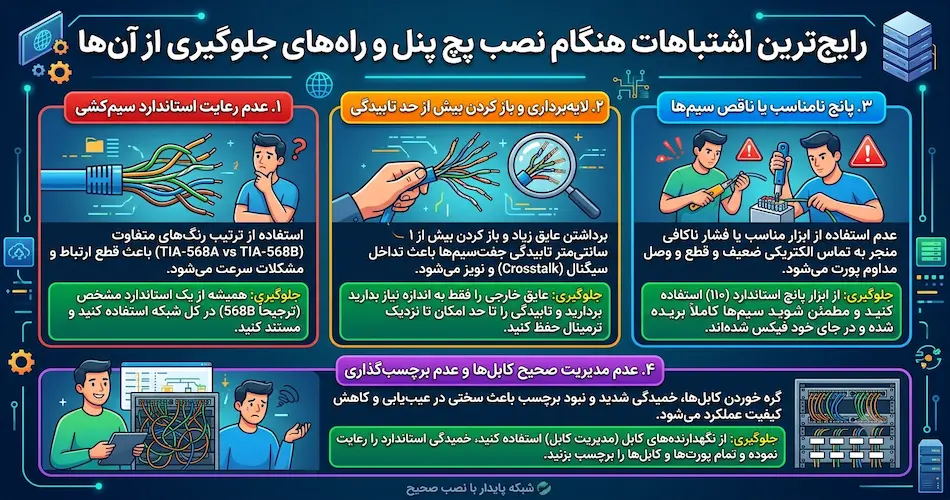

اشتباهات رایج هنگام نصب پچ پنل و راههای جلوگیری از آنها
نصب پچ پنل اگر بهصورت اصولی انجام نشود، میتواند باعث ایجاد مشکلات بلندمدت در عملکرد شبکه شود. بسیاری از خطاهای رایج هنگام نصب، به ظاهر کوچک هستند اما در آینده باعث اختلالهایی مانند افت سرعت، نویز، قطعیهای پراکنده یا دشواری در عیبیابی میشوند. یکی از رایجترین اشتباهات، انتخاب نکردن استاندارد رنگبندی یکسان در کل شبکه است؛ استفاده ترکیبی از T568A و T568B باعث بههمریختگی زوجها و ایجاد خطا در انتقال سیگنال میشود. اشتباه مهم دیگر، باز کردن بیش از حد تاب زوجهای کابل است. باز شدن زیاد تابها باعث تضعیف ایزولاسیون و افزایش نویز بهخصوص در کابلهای CAT6 و CAT6a میشود.
از دیگر مشکلات رایج، پانچ ناقص رشتهها است. اگر رشتهها بهطور کامل در شیار پچ پنل ننشینند، اتصال در ابتدا ظاهراً درست به نظر میرسد اما در مرور زمان دچار قطعی یا نوسان میشود. همچنین کوتاهکردن بیش از حد کابلها یا نگذاشتن فضای اضافه برای تغییرات آینده میتواند مدیریت شبکه را سخت و پرخطر کند. یکی دیگر از خطاها، عبور دادن کابلها در کنار کابلهای برق یا منابع نویز است که میتواند سیگنال را تحت تأثیر قرار دهد. عدم استفاده از ابزارهای مدیریت کابل نیز موجب شلوغی رک، خمشدنهای تیز، فشار روی پورتها و آسیبدیدگی تدریجی زوجها خواهد شد.
برای جلوگیری از این مشکلات، رعایت چند نکته ضروری است: انتخاب یک استاندارد رنگبندی ثابت، حفظ حداقل میزان باز شدن زوجها، پانچ دقیق تمام رشتهها، استفاده از مسیرهای مناسب برای عبور کابل، جلوگیری از خم تند، تخصیص فضای اضافی برای کابل، استفاده از تجهیزات مدیریت کابل و انجام تست نهایی با تستر شبکه. رعایت این موارد باعث میشود پچ پنل بهصورت استاندارد و بدون مشکل در بلندمدت کار کند.
همچنین درسایت aeconnect یک اشتباه ذکر شده:
Incorrect Cable Termination
Improperly terminated cables can lead to signal loss and network disruptions. Take the time to follow the correct termination procedures or seek professional assistance.
سربندی نادرست کابل
کابلهایی که به طور نادرست سربندی شدهاند میتوانند منجر به افت سیگنال و اختلال در شبکه شوند. برای رعایت مراحل صحیح سربندی وقت بگذارید یا از یک متخصص کمک بگیرید.
کلام پایانی
نصب پچپنل شبکه زمانی نتیجه مطلوب خواهد داشت که مراحل آن با دقت، طبق استاندارد و همراه با مدیریت صحیح کابلها انجام شود. رعایت مواردی مانند انتخاب استاندارد رنگبندی، پانچ دقیق و جلوگیری از خم شدنهای غیر استاندارد، باعث پایداری شبکه در بلندمدت میشود. تست نهایی نیز آخرین مرحله ضروری برای اطمینان از صحت نصب است.
سوالات متداول
پچ پنل ماژولار بهتر است یا پچ پنل یکپارچه؟
پچپنل ماژولار برای پروژههایی مناسب است که احتمال تغییرات و افزایش پورتها در آینده وجود دارد. پچپنل یکپارچه معمولاً برای پروژههای ثابت و کمتغییر انتخاب میشود و نصب سادهتری دارد.
آیا میتوان کابلهای CAT مختلف را روی یک پچ پنل پانچ کرد؟
خیر، بهتر است پچپنل و کابلها همرده باشند. استفاده از ردههای متفاوت باعث افت کیفیت سیگنال و محدودیت پهنای باند میشود.
بعد از پایان نصب پچپنل چه زمانی باید تست انجام شود؟
توصیه میشود بلافاصله بعد از پانچ تمام پورتها تست انجام شود تا مشکلاتی مانند شورت، اوپن، جابهجایی پینها یا تداخل سیگنال در همان لحظه اصلاح شود.
چرا نباید تاب زوجهای کابل را بیش از حد باز کرد؟
باز شدن زیاد زوجها باعث تضعیف ایزولاسیون و افزایش نویز بهخصوص در کابلهای CAT6 و CAT6a میشود. این موضوع مستقیماً روی کیفیت و سرعت شبکه تأثیر میگذارد.
استاندارد رنگبندی T568A بهتر است یا T568B؟
هر دو استاندارد قابل استفاده هستند، اما مهمترین اصل این است که در کل شبکه یک استاندارد یکسان انتخاب شود. بیشتر پروژهها بهدلیل سازگاری تجهیزات از استاندارد T568B استفاده میکنند.
